3DM580三相步进电机驱动器

所属分类：3DM580三相步进电机驱动器
点击次数：
发布日期：2018/08/01
在线询价

详细介绍

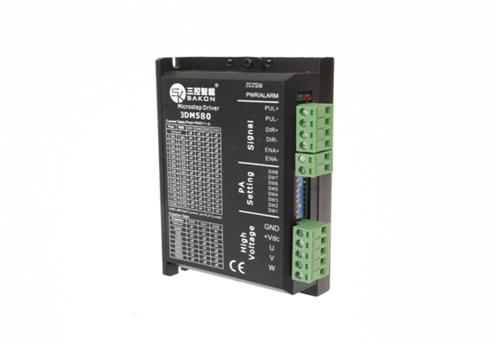

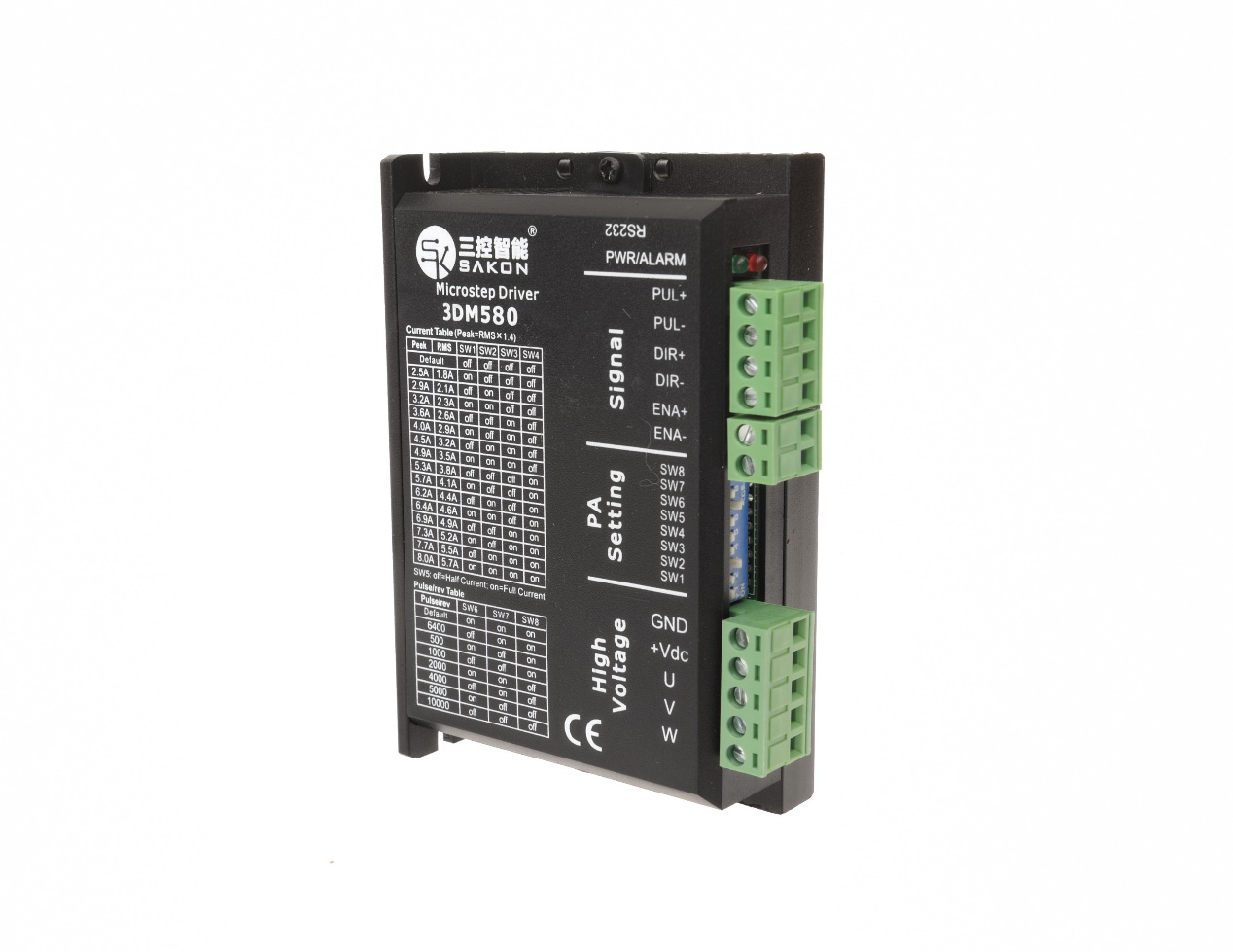

产品图

概述

3DM580数字式中低压步进电机驱动器，采用32位DSP技术，适合驱动57、86系列电机，具备优秀的中低速性能。可以设置256内的任意细分以及额定电流内的任意电流值，能够满足大多数中小型设备的应用需要。采用内置微细分技术，即使在低细分条件下，也能够达到高细分的效果，中低速运行都很平稳，噪音极小。驱动器内部集成了参数自整定功能，能够针对不同电机自动生成运行参数，大限度发挥电机的性能。

功能特性：

可驱动3，6线的三相步进电机
电压输入范围：18~50VDC
电流最大：8.0A，分辨率：0.1A
细分范围：200~51200ppr
信号输入：差分/单端，脉冲/方向或双脉冲，5~24VDC电平兼容
脉冲响应频率：500KHz
可通过串口进行参数配置
内置微细分
可设置上电参数自动整定功能
精密电流控制使电机发热大为降低
静止时电流自动减半
光隔离信号输入，抗干扰能力强
具有过压、过流等保护功能

应用领域

适合各种中小型自动化设备和仪器，例如：激光加工设备、雕刻设备、医疗设备、测量设备、电子加工设备等。在用户期望低振动、低噪声的设备中应用，效果更佳。

技术参数：

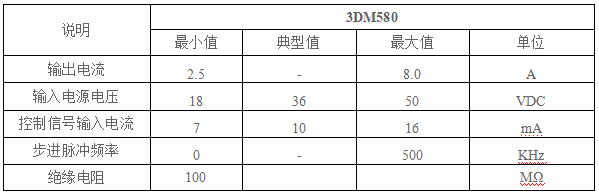

1、电气指标

3DM580步进电机驱动器

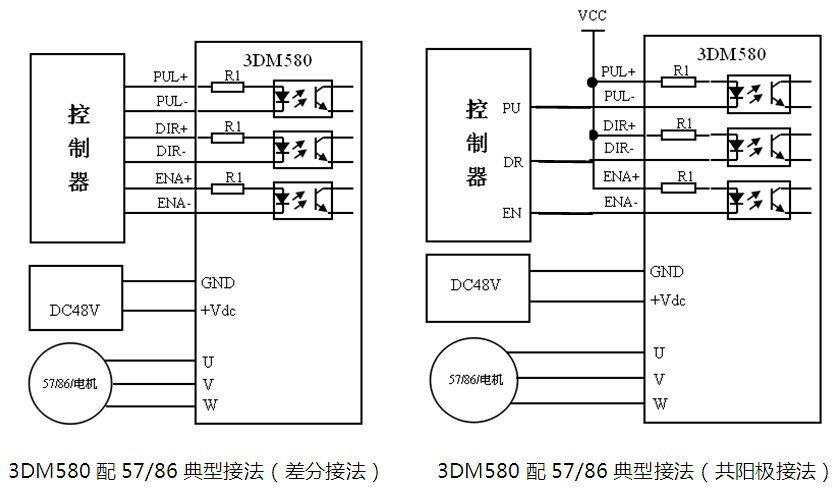

2、接口描述

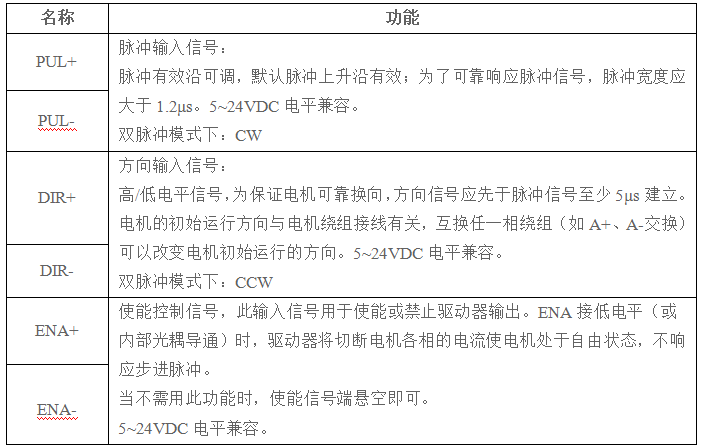

1）控制信号接口

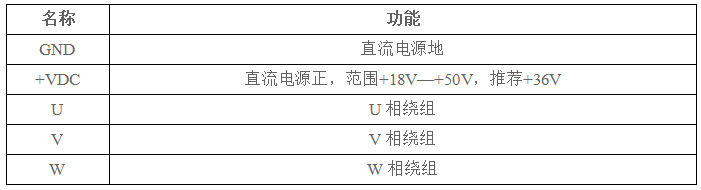

2）功率接口

3DM580步进电机驱动器

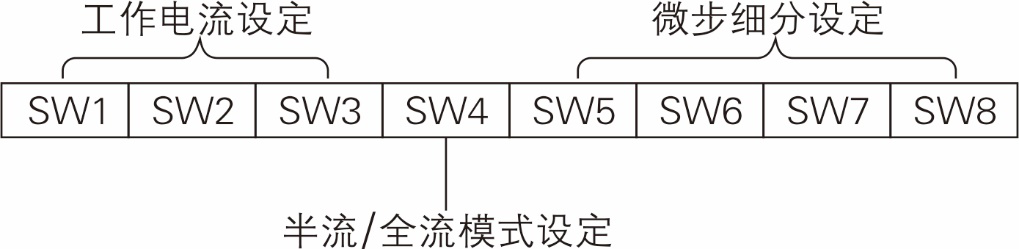

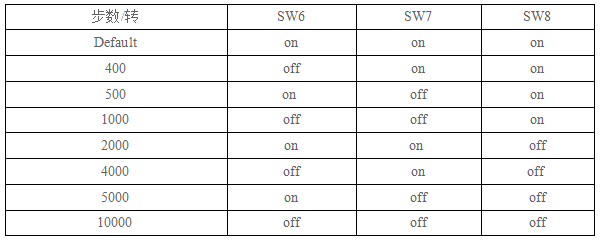

3、拨码设定

3DM580驱动器采用八位拨码开关设定细分、运行电流、静止半流。详细描述如下：

3DM580步进电机驱动器

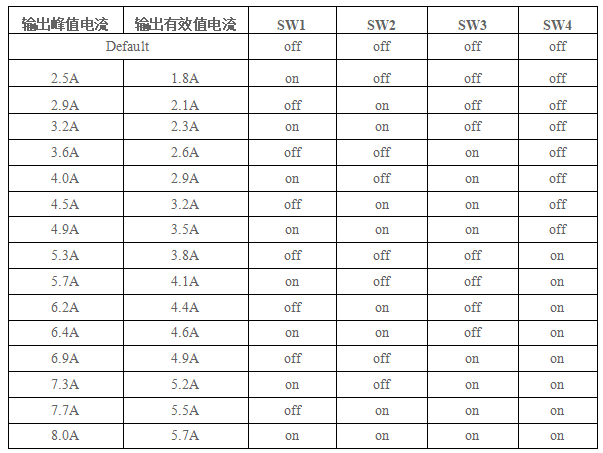

1）运行电流设定

2）静止电流设定

当SW1~SW4均为off时，使用上位机对电流进行设置，最大为8.0A，分辨率为0.1A，不设置则默认峰值电流为2.1A。静止电流可用SW5拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW5设成off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止0.4秒后电流自动减半，发热量理论上减至25％。
