概述

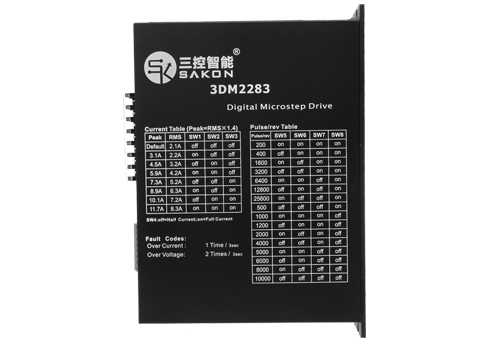

3DM2283数字式高压步进电机驱动器，采用32位DSP技术，适合驱动86、110、130系列电机，具备优秀的中高速性能。可以设置256内的任意细分以及额定电流内的任意电流值，能够满足大多数中大型设备的应用需要。采用内置微细分技术，即使在低细分条件下，也能够达到高细分的效果，中低速运行都很平稳，噪音极小。驱动器内部集成了参数自整定功能，能够针对不同电机自动生成运行参数，大限度发挥电机的性能。
功能特性：
可驱动3，6线三相步进电机
电压输入范围：180~240 VAC
电流最大：11.7A，分辨率：0.1A
细分范围：400~25600ppr
信号输入：差分/单端，脉冲/方向或双脉冲
脉冲响应频率：200KHz
可通过串口进行参数配置
内置微细分
上电参数自动整定功能
精密电流控制使电机发热大为降低
静止时电流自动减半
光隔离信号输入，抗干扰能力强
具有过压、过流等保护功能
具有报警输出功能
应用领域
适合各种中大型自动化设备和仪器，例如：雕刻机、切割机、激光照排、包装机械、数控机床、自动装配设备、纺织服装设备等。在用户期望低噪声、低振动、大扭矩，高速度的设备中应用效果特佳。
技术参数：
1、电气指标
说明 | 3DM2283 | |||
最小值 | 典型值 | 最大值 | 单位 | |
输出电流(峰值) | 3.1 | - | 11.7 | A |
输入电源电压 | 180 | 220 | 240 | VAC |
控制信号输入电流 | 7 | 10 | 16 | mA |
步进脉冲频率 | 0 | - | 200 | KHz |
绝缘电阻 | 500 | MΩ | ||
2、接口描述
1）控制信号接口
名称 | 功能 |
PUL+ | 脉冲输入信号： 脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。如采用+12V或+24V时需串联电阻。 双脉冲模式下：CW |
PUL- | |
DIR+ | 方向输入信号： 高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5μs建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向。如采用+12V或+24V时需串联电阻。 双脉冲模式下：CCW |
DIR- | |
ENA+ | 使能控制信号，此输入信号用于使能或禁止驱动器输出。ENA接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。 当不需用此功能时，使能信号端悬空即可。 如采用+12V或+24V时需串联电阻。 |
ENA- | |
FAULT+ | 故障信号输出，为集电极开路形式 故障输出逻辑可通过PC软件进行设置 |
FAULT- |
2）功率接口
名称 | 功能 |
PE | 接地端子 |
AC | 交流电源输入：范围180VAC—240VAC，推荐220VAC |
AC | |
NC | 空端子，未用到 |
U | 电机U相绕组 |
V | 电机V相绕组 |
W | 电机W相绕组 |

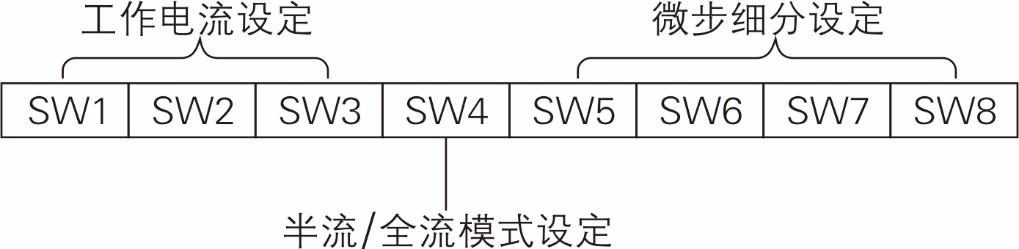

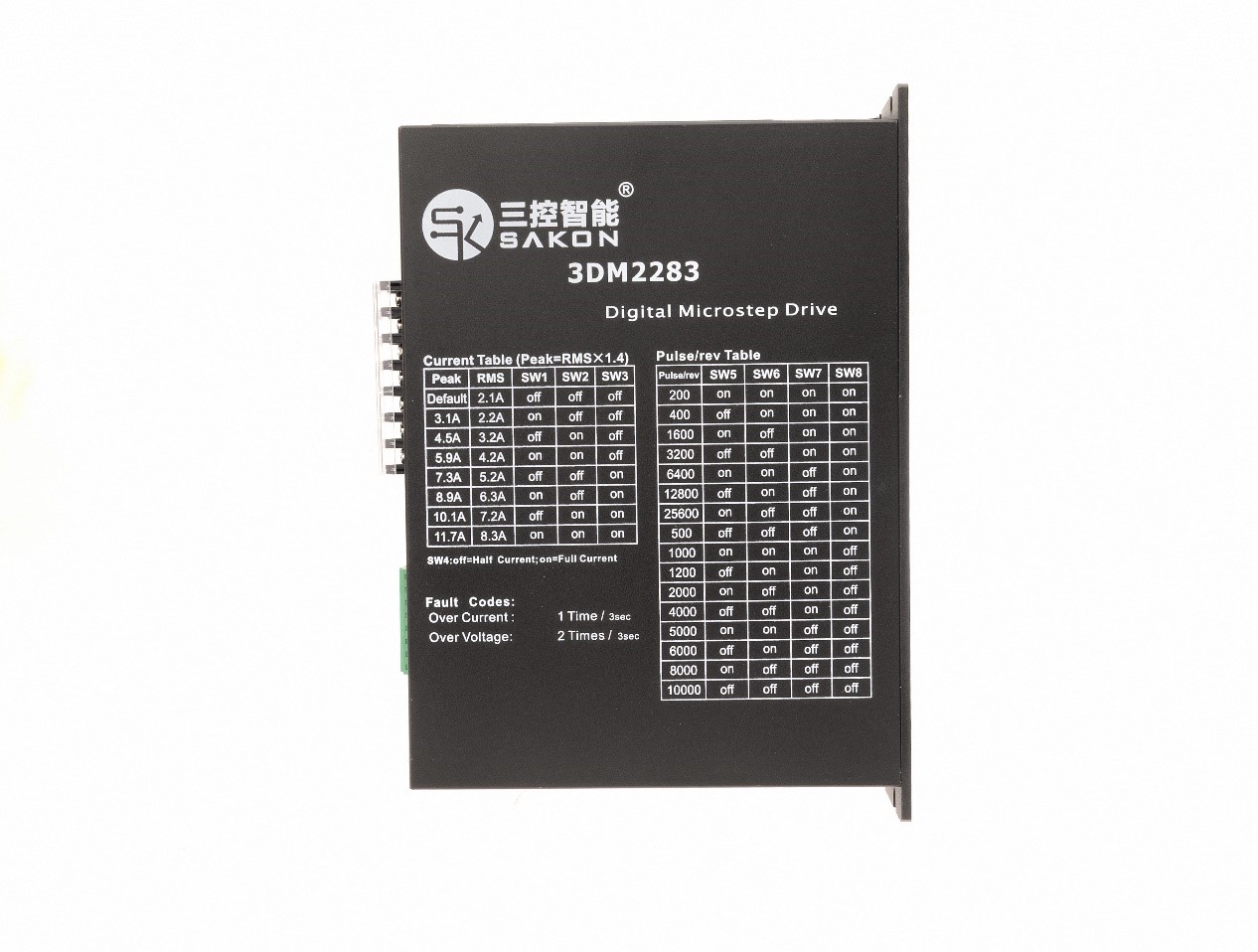

3、拨码设定
3DM2283驱动器采用八位拨码开关设定细分、运行电流、静止半流。详细描述如下：
1）运行电流设定
输出峰值电流 | 输出有效值电流 | SW1 | SW2 | SW3 |
Default | off | off | off | |
3.1A | 2.2A | on | off | off |
4.5A | 3.2A | off | on | off |
5.9A | 4.2A | on | on | off |
7.3A | 5.2A | off | off | on |
8.9A | 6.3A | on | off | on |
10.1A | 7.2A | off | on | on |
11.7A | 8.3A | on | on | on |
当SW1、SW2、SW3均为off时,可以通过PC软件设定为所需电流，最大值为11.7A，分辨率为0.1A。不设置则默认电流为2.9A。
2）静止电流设定
静止电流可用SW4拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止0.4秒后电流自动减半，发热量理论上减至25％。
3）细分设定
步数/转 | SW5 | SW6 | SW7 | SW8 |
Default | on | on | on | on |
400 | off | on | on | on |
1600 | on | off | on | on |
3200 | off | off | on | on |
6400 | on | on | off | on |
12800 | off | on | off | on |
25600 | on | off | off | on |
500 | off | off | off | on |
1000 | on | on | on | off |
1200 | off | on | on | off |
2000 | on | off | on | off |
4000 | off | off | on | off |
5000 | on | on | off | off |
6000 | off | on | off | off |
8000 | on | off | off | off |
10000 | off | off | off | off |
当SW5~SW8均为on时，驱动器使用内部默认细分为200ppr，用户可以通过上位机软件进行细分设置，最小为200ppr，最大为51200ppr。
4、使用环境及参数
冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能放在其它发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘； |
温度 | 0——+50℃ | |
湿度 | 40—90%RH | |
振动 | 10~55Hz/0.15mm | |
保存温度 | -20℃～65℃ | |
重量 | 1.7kg | |

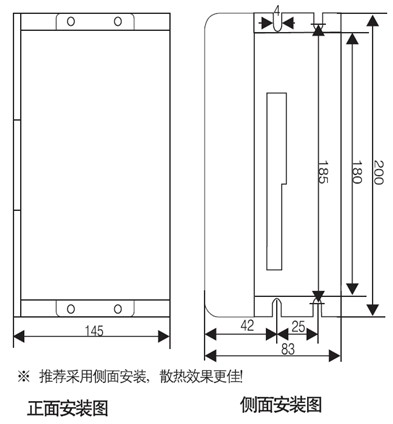

安装尺寸：
电气连接：

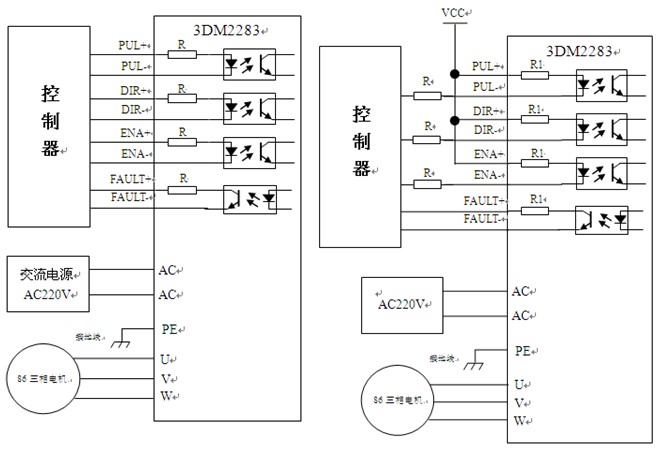

3DM2283配86三相电机典型接法（差分接法） 3DM2283配86三相电机典型接法（共阳极接法）
注意：
1、在图中接法中VCC=5V时，信号端无需串联电阻；VCC=12V时，信号端需要串联1K左右的电阻,R=1K/0.25W；VCC=24V时，信号端需要串联2K左右的电阻，R=2K/0.25W。
2、驱动器内部限流电阻270Ω。
