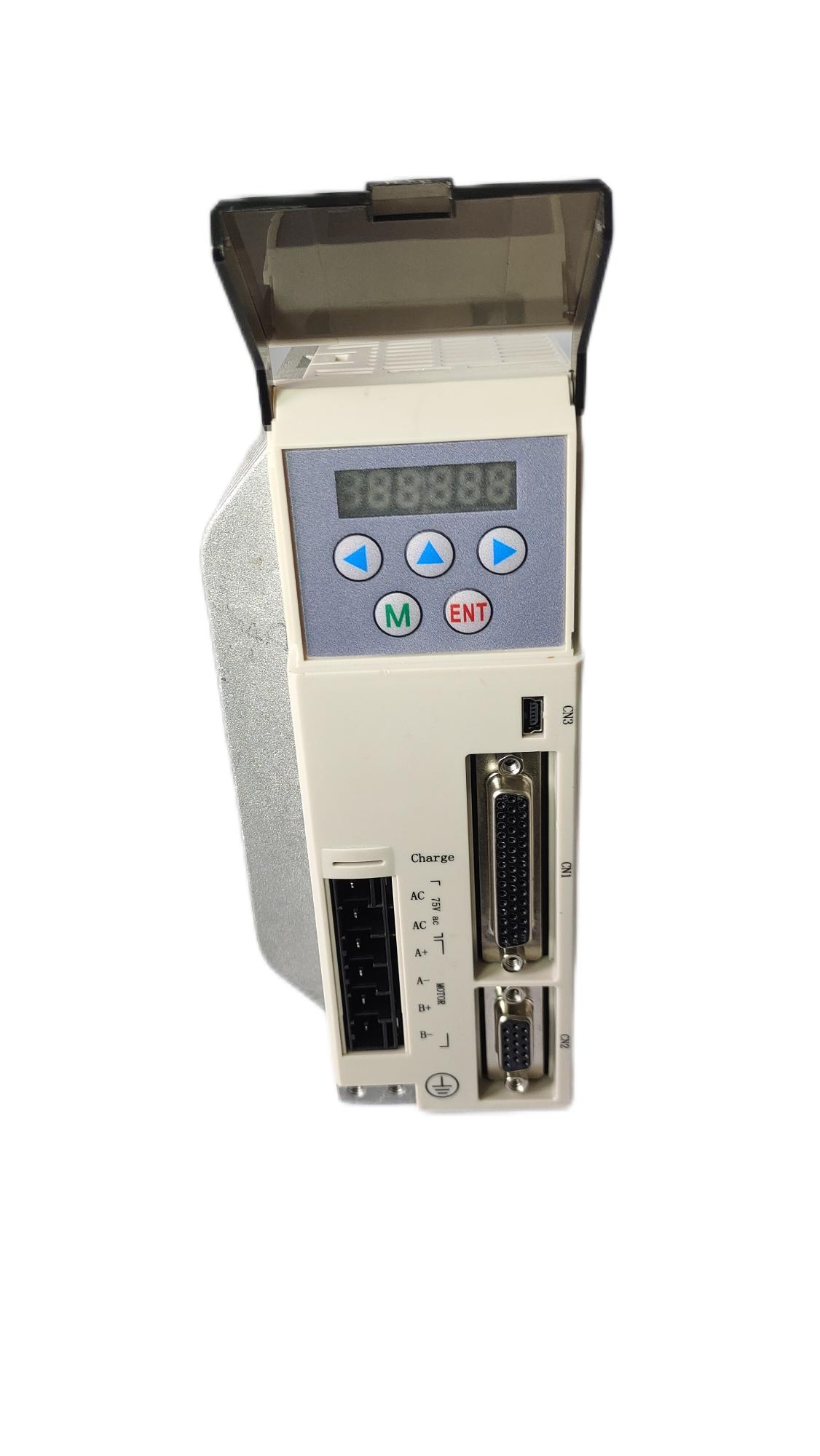

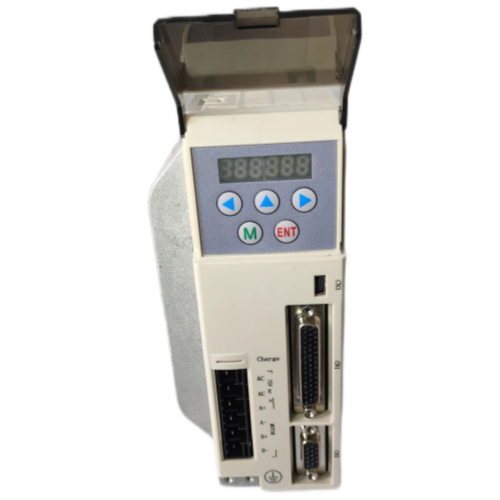

产品图
概述
H2-758是本公司基于步进与闭环步进经验开发的一款混合伺服驱动器,采用最新专用电机控制DSP芯片和应用矢量型闭环控制技术,从而彻底克服开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动,并且提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。H2-758适配电机安装尺寸与传统的86系列步进电机完全兼容,传统步进驱动方案极易升级。
特性
●工作电压:输入电压交流20V-75V
●连续输出电流最大值8.0A
●可接受差分和单端式脉冲/方向/脱机指令
●采用FOC磁场定位控制技术和空间矢量脉宽调制(SVPWM)闭环控制技术
●采用了先进的变电流技术和变频技术,有效的降低了电机和驱动器的发热
●有故障输出指示接口功能
●每圈脉冲数可通过调试软件或按键设定(细分)
●具有过压、欠压、过流等保护功能
●控制指令最大脉冲频率为500KHz(出厂默认为200KHz)
●脉冲,方向和脱机信号输入接口电平为5-28V兼容
●具有USB串口TTL电平(RS232 MODEL BUS协议)调试功能,但需使用本公司专用的串口调试线缆
应用领域
适合各种中小型自动化设备和仪器,例如:锂电设备、3C电子设备、雕刻机、打标机、切割机、激光照排、雕刻机,绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
技术参数
1.电气特性
说明 | TS758 | |||
最小值 | 典型值 | 最大值 | 单位 | |
连续输出电流 | 1 | - | 8 | A |
电源电压(交流) | 20 | 60 | 75 | VAC |
逻辑输入电流 | 7 | 10 | 20 | mA |
逻辑输入电压 | 5 | 5 | 24 | Vdc |
脉冲频率 | 0 | 200 | 500 | kHz |
脉冲高电平宽度 | 1.5 | - | - | uS |
位置误差控制精度 | - | ±1 | - | Pulse |
速度控制精度 | - | ±2 | - | rpm |
最高加速度(空载) | - | 100 | - | rpm/ms |
过压保护电压 | 90 | 92 | 94 | VAC |
绝缘电阻 | 100 | - | - | MΩ |
2.使用环境
冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能放在其它发热的设备旁,要避免粉尘、油雾、腐蚀性气体,湿度太 |
大及强振动场所,禁止有可燃气体和导电灰尘。 | ||
温度 | -10℃~+50℃ | |
湿度 | 40~90%RH | |
振动 | 5.9m/s2MAX | |
保存温度 | -20℃~60℃ | |
使用海拔 | 1000米以下 | |
重量 | 0.4KG |
3.接口定义
功率端子接口1
端子号 | 符号 | 名称 | 说明 |
1 | AC | 交流电源输入端 | 供电20-75Vac |
2 | AC | Power20-75Vac |
功率端子接口2
端子号 | 符号 | 名称 | 说明 |
1 | A+ | 混合伺服电机接线端(注意接线颜色不能弄错) | 步进电机A+相绕组接口 |
2 | A- | 步进电机A-相绕组接口 | |
3 | B+ | 步进电机B+相绕组接口 | |
4 | B- | 步进电机B-相绕组接口 |
控制性号端口(44针BD头)
端子号 | 符号 | 名称 | 说明 |
3 | PUL+ | 脉冲正输入端 | 兼容5V-24V电平信号 |
4 | PUL- | 脉冲负输入端 | |
5 | DIR+ | 方向正输入端 | |
6 | DIR- | 方向负输入端 | |
7 | ALM+ | 报警信号正输出端 | 集电极开路OC输出,最大上 拉电平24V,最大输出电流1 00mA |
8 | ALM- | 报警信号负输出端 | |
9 | BZ+ | 抱闸信号正输出端 | 抱闸信号直接输出,接电 机制动线,输出电压22.5V。 最大电流2A。 |
10 | BZ- | 抱闸信号负输出端 | |
11 | ENA+ | 使能正输入端 | 兼容5V-24V电平信号 |
12 | ENA- | 使能负输入端 |
编码信号端口(15针BD头)
端子号 | 符号 | 名称 |
1 | EA+ | 编码器A通道正输入 |
2 | EB+ | 编码器B通道正输入 |
3 | GND | 编码器GND |
11 | EA- | 编码器A通道负输入 |
12 | EB- | 编码器B通道负输入 |
13 | VCC | 编码器+5V电源输出 |
4.安装方法
驱动器的可靠工作温度通常在60℃以内,电机工作温度为80℃以内。
建议使用时选择自动半流方式,马达停止时电流自动减一半,以减少电机和驱动器的发热。
安装驱动器时请采用竖着侧面安装,使散热齿形成较强的空气对流。
必要时机内靠近驱动器处安装风扇,强制散热,保证驱动器在可靠工作温度范围内工作。

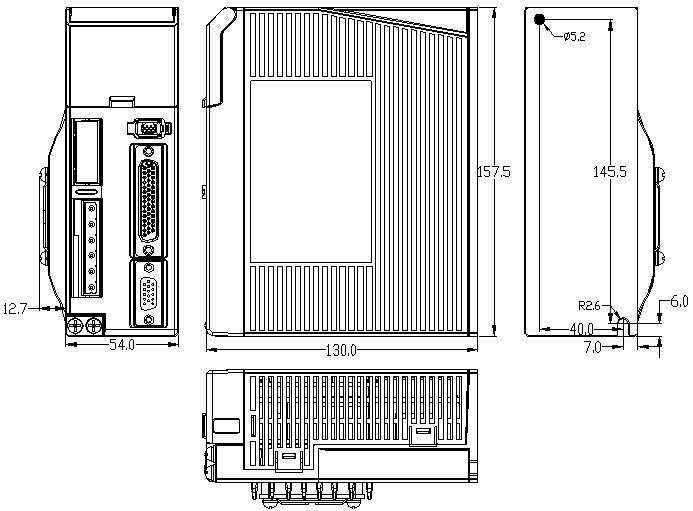

尺寸图

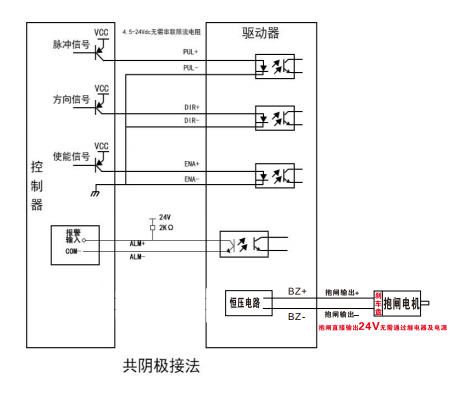

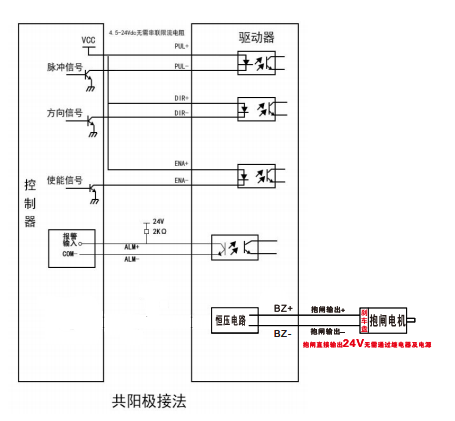

5.控制信号接口电路
