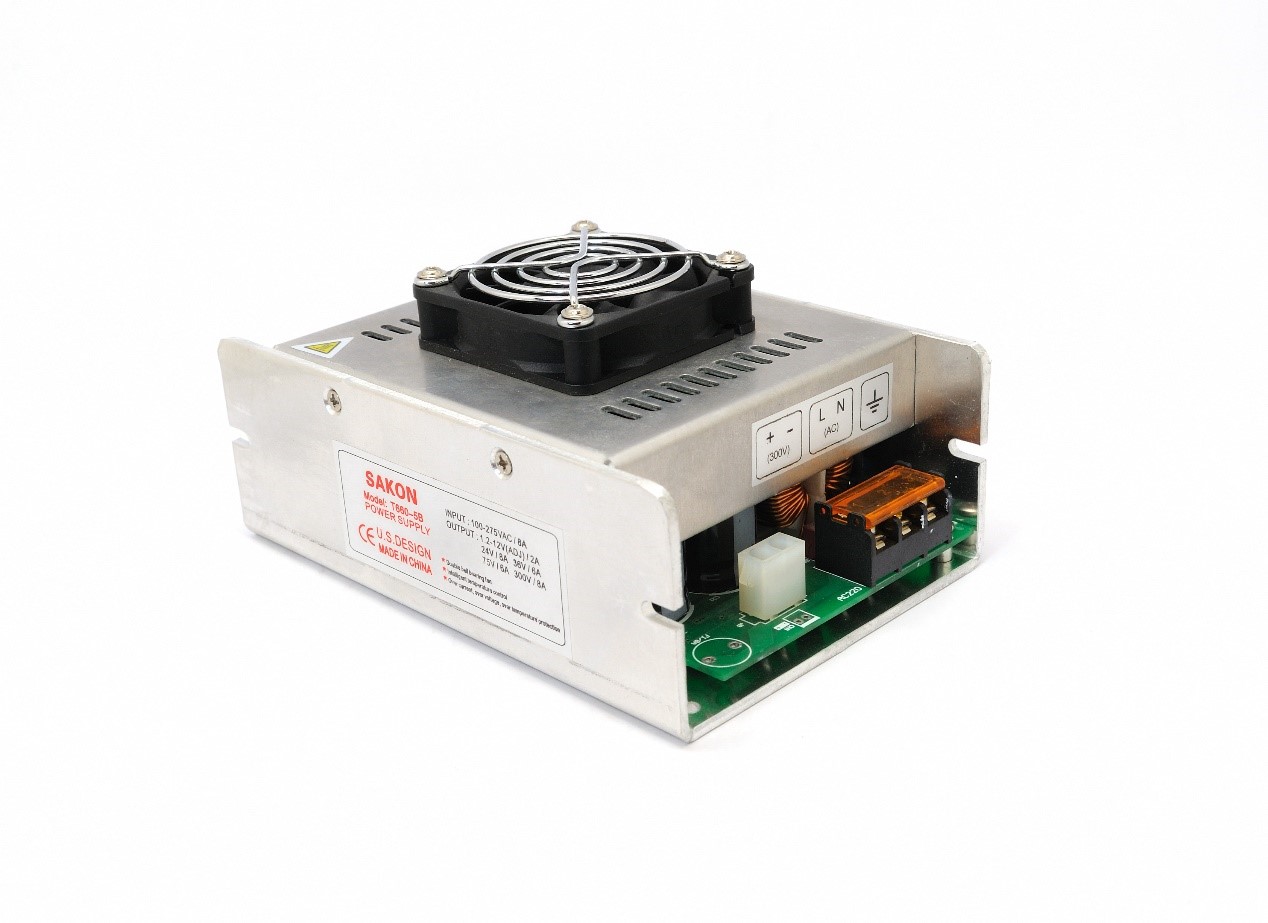

产品图

概述

  开关电源是专门针对步进和伺服驱动而设计的开关型直流供电电源。市场上常见的稳压开关电源用于步进或伺服驱动时，常常具有可靠性和效率低等缺点，原因是普通开关电源主要为负载电流变化缓慢的容性负载设计，而步进和伺服系统工作时驱动电流变化异常急剧,属于感性负载，因而容易引起驱动器或电源损坏。此电源的非稳压特点以及其大容量电容，使之可为电流变化急剧的电机驱动器供电而不影响其可靠性用户通过选型从而节省每轴平均成本。

  SD/SQ系列的开关电源是专门为步进伺服设计的配套电源,有良好的内部电路，采用软件开关控制，开机软启动,比普通开关电源减少80%以上冲击及干扰，可拓展为远程开关或MCU控制开关机，输出电压及电流可按需求改动及定做。

产品描述
*步进/伺服专用电源
*结构紧凑,体积小,重量轻
*功率大,效率高
*输入电压范围广
*短路 过流 过压 欠压保护
输入电压&频率范围----------85～275VAC/47～63Hz
启动冲击电流---------------20A@120VAC (冷启动)
输出调节范围---------------±10%（额定输出电压）
过载保护-------------------125%～200%(额定负载)，自恢复
过压保护-------------------≥80，≤315，关机
短路保护-------------------自恢复
输出启动时间---------------≤1S@120VAC ≤0.5S@230VAC
输出保持时间---------------≥10mS@120VAC,≥20mS@230VAC
绝缘强度-------------------输入--输出：AC1500V,1min
输入--机壳：AC1500V,1min
输出--机壳：DC500V,1min
工作环境------------------ —10℃～50℃；20%～90%RH(无凝露)
安全标准-------------------设计参考EN/UL60950
电磁兼容标准---------------设计参考EN55022 Class B;

电器规格

接线信号描述

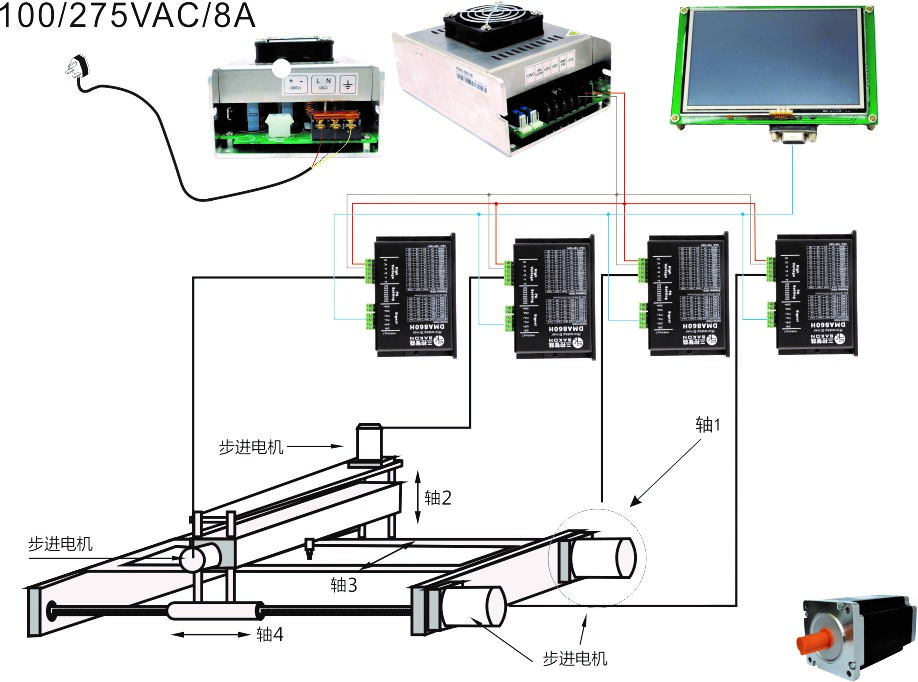

示意图

安装尺寸：

               SQ-660
