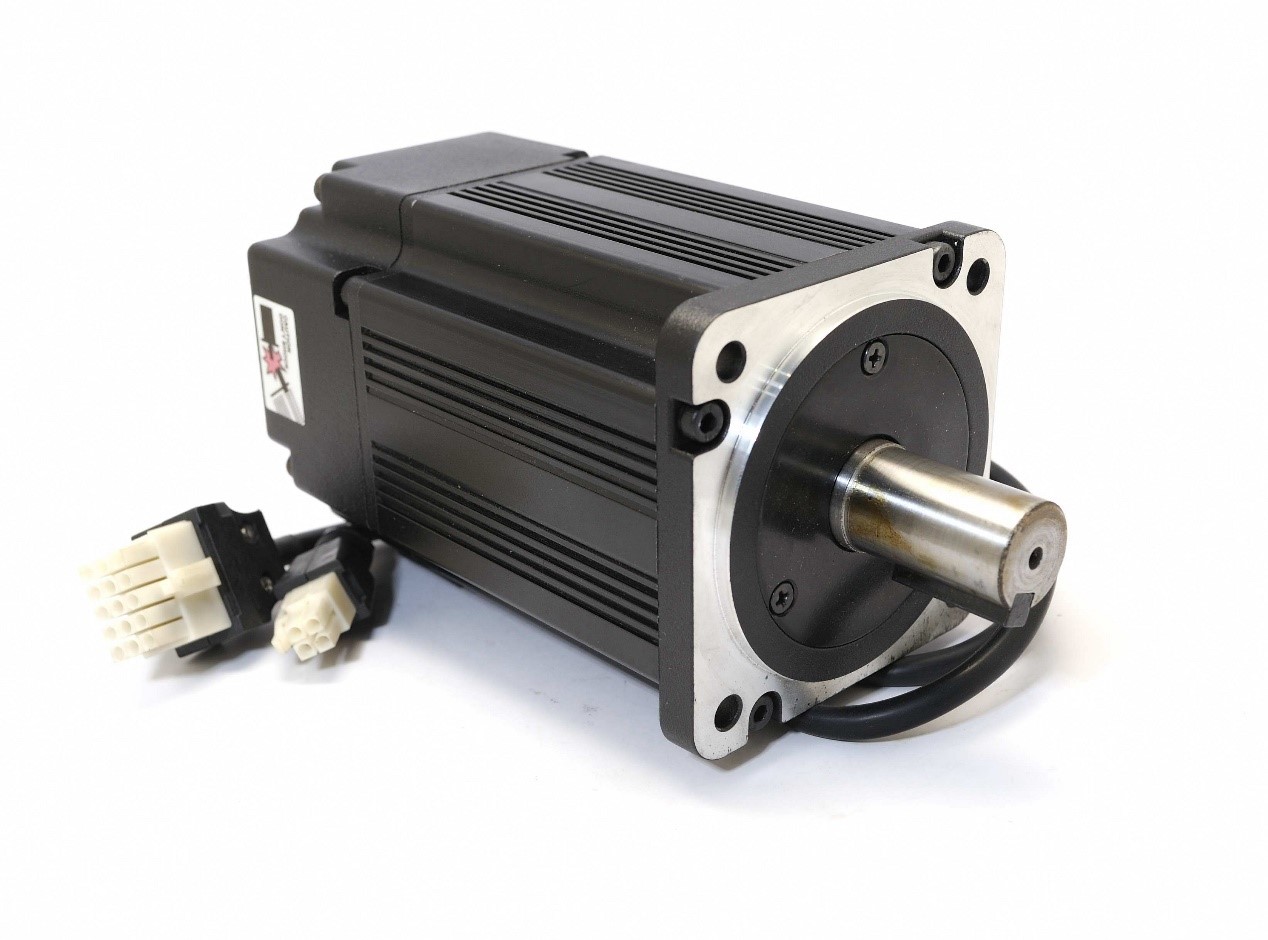

产品图
概述
80 机座系列ST-M高压交流伺服电机，该系列电机采用业界先进的磁路设计方案和耐高温永磁体材料，运行十分平稳，过载能力强，振动噪音及发热小，是提升设备性能及降低进口伺服成本的可选方案。
功能特性
额定功率：500W~1000W
额定力矩：1.59N.m~3.18N.m
高性能、高可靠性、高效率
额定转速3000r/min，最高转速3600r/min
最高过载能力3倍
可配置多种精度编码器
技术参数
1、一般规格
工作制 | 连续 |
绝缘等级 | B级 |
结构 | 全封闭，自冷式 |
振动 | 2.5G以下 |
海拔 | 1500m以下 |
安装方式 | 法兰安装（80） |
过热保护 | 无 |
使用场地 | 室内，无腐蚀性，易燃气体以及粉尘和油污的场所 |
周围温度 | 环境温度：-20°C ~+50°C 环境湿度：相对湿度<90%(不结露条件) |
防护等级 | IP65 |
2、技术规格
项目 | 单位 | 80ST-M5030 | 80ST-M7530 | 80ST-M10030 |
电机功率 | W | 500 | 750 | 100 |
额定转矩 | N·m | 1.59 | 2.39 | 3.18 |
额定转速 | r/min | 3000 | ||
额定电流 | A | 3.23 | 4.78 | 6.34 |
额定电压 | V | 220 | 220 | 220 |
转子惯量 | kg·cm² | 0.71 | 1.03 | 1.36 |
编码器线数 | PPR | 2500 | ||
重量 | Kg | 2.4 | 2.9 | 3.3 |

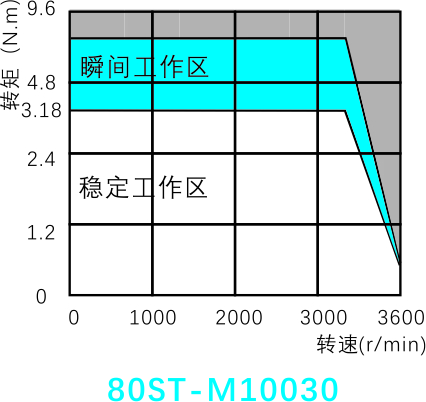

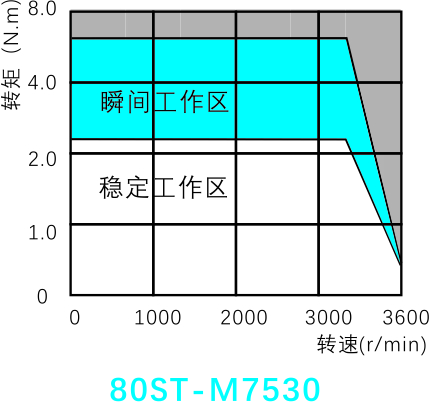

3、矩频曲线

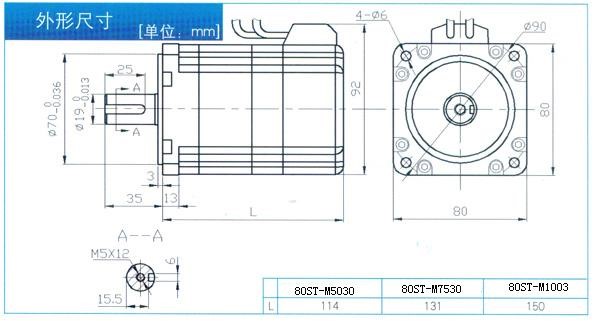

安装尺寸
