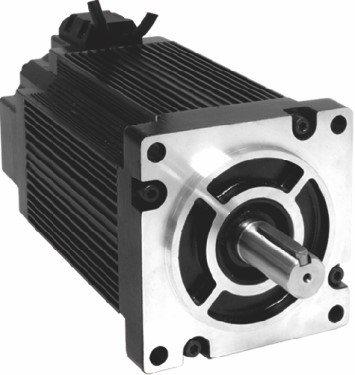

产品图
概述
110三相系列混合伺服电机内置增量式光电编码器，彻底解决开环步进电机丢步的问题，提升机器加工速度和精度。通过优化的磁路设计，选用优质冷轧钢片和耐高温永磁体材料，提高电机功率密度，提升电机平稳性，显著降低电机温升。
功能特性
机座号：110
保持转矩：12~20NM
内置1000线增量式光电编码器
输出转矩大
电机发热小，能耗低
运行平稳，振动噪声小
响应速度快，适合频繁启停
技术参数
1、一般规格
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 1000VAC 1min |
径向跳动 | 0.025 mm MAX(负载5N） |
轴向跳动 | 0.075 mm MAX(负载10N） |
2、技术规格
电机型号 | 保持转矩(N·M) | 额定相流(A) | 机身长（mm） | 转子转动惯量(kg·cm2) | 电机质量（kg） |
1103HBM120H-1000 | 12 | 4.2 | 163 | 11 | 8.6 |
1103HBM200H-1000 | 20 | 5.2 | 245 | 17 | 12.8 |
尺寸说明
单位:mm
1103HBM120H-1000，L为163mm
1103HBM200H-1000，L为245mm

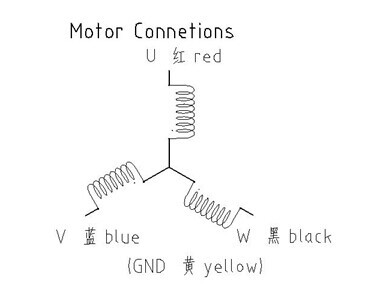

电气连接
