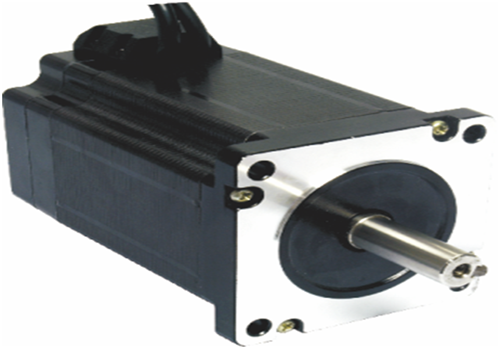

产品图
概述
86系列两相混合伺服电机内置增量式光电编码器，彻底解决开环步进电机丢步的问题，提升机器加工速度和精度。通过优化的磁路设计，选用优质冷轧硅钢片和耐高温永磁体材料，提高电机功率密度，提升电机平稳性，显著降低电机温升。
产品描述
机座号：86
保持转矩：4.0~8.0NM
内置1000线增量式光电编码器
输出转矩大
电机发热小，能耗低
运行平稳，振动噪声小
响应速度快，适合频繁启停
部分型号带电磁抱闸功能
技术参数：
1、一般规格
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 1000VAC 1min |
径向跳动 | 0.025 mm MAX(负载5N） |
轴向跳动 | 0.075 mm MAX(负载10N） |
2、 技术规格
电机型号 | 保持转矩 (N·M) | 额定相电流 (A) | 机身长 （mm） | 转子转动惯量 | 电机质量 （kg） |
86HBM40-1000 | 4 | 6 | 102 | 1.4 | 2.3 |
86HBM80-1000 | 86 | 6 | 140 | 2.8 | 4 |
86HBM80H-1000 | 8 | 4.8 | 140 | 2.8 | 4 |
86HBM40-BZ-1000 | 4 | 6 | 135 | 1.7 | 3.1 |
86HBM80-BZ-1000 | 8 | 6 | 173 | 3.1 | 4.8 |
86HBM80H-BZ-1000 | 8 | 6 | 173 | 3.1 | 4.8 |
说明：BZ为抱闸电机

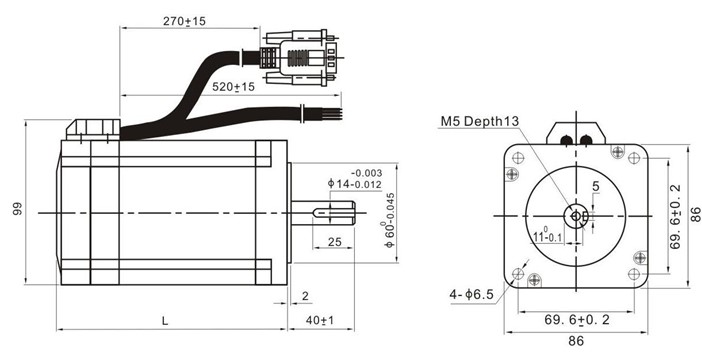

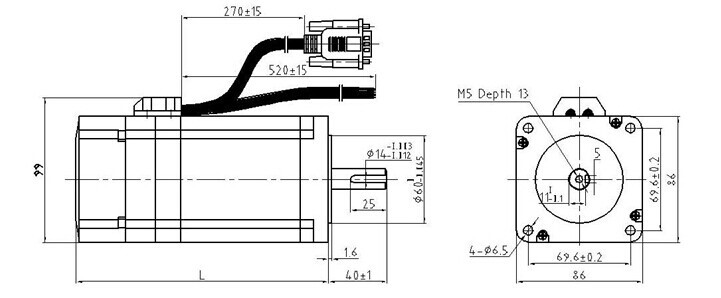

尺寸说明
单位：mm
86HBM40-1000，L为102mm
86HBM80-1000，L为140mm
86HBM80H-1000，L为140mm
86HBM40-BZ-1000，L为135mm
86HBM80-BZ-1000，L为173mm
86HBM80H-BZ-1000，L为173mm

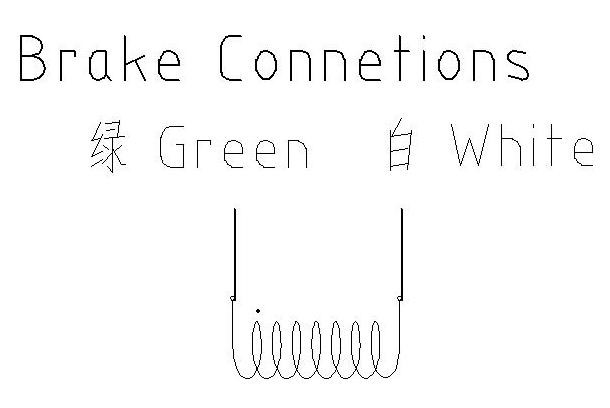

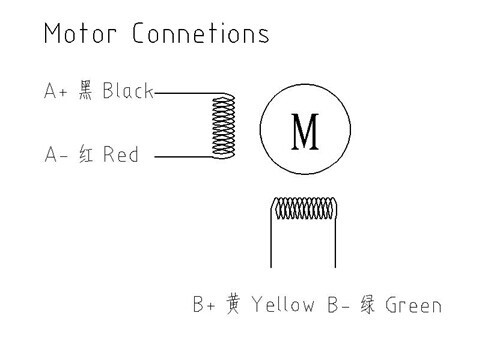

电气连接
