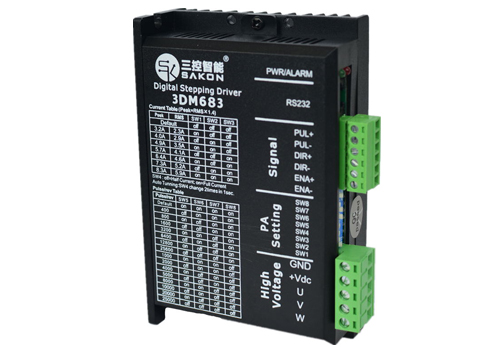

产品图

概述

3DM683数字式三相步进电机驱动器，采用最新32位DSP技术，用户可以设置512内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定 功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

功能特性：

全新32位DSP技术

超低振动噪声

内置高细分

参数自动整定功能

精密电流控制使电机发热大为降低

静止时电流自动减半

可驱动3，6线三相步进电机

光隔离差分信号输入

脉冲响应频率最高可达200KHz

电流设定方便，可在0.1-8.3A之间任意选择

细分设定范围为1-512

具有过压、过流、短路保护功能技术参数：

应用领域

适合各种中小型自动化设备和仪器，例如：激光加工设备、雕刻设备、医疗设备、测量设备、电子加工设备等。在用户期望低振动、低噪声的设备中应用，效果更佳。

1、技术参数

1)电气指标

2)控制信号接口

3）功率接口

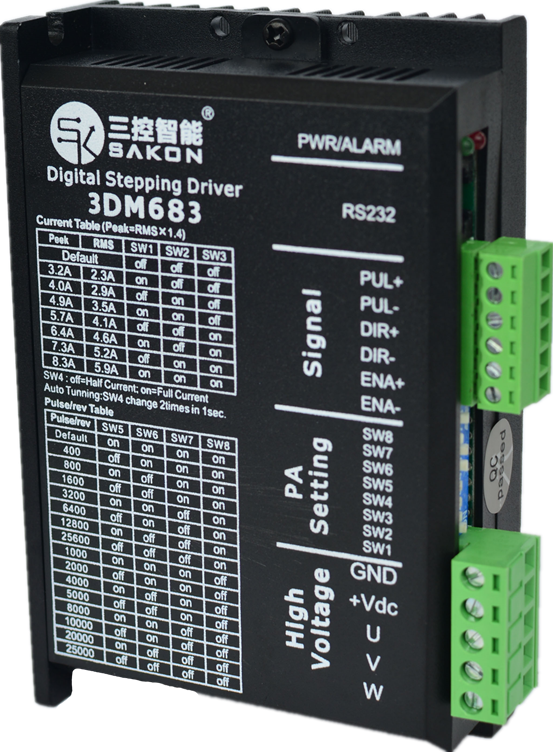

2、拨码设定

3DM683驱动器采用八位拨码开关设定细分精度、动态电流、静止半流以及实现电机参数和内部调节参数的自整定。详细描述如下：

1）运行电流设定

静态电流可用SW4拨码开关设定，off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

2）静止电流设定

当SW1、SW2、SW3设为off off off时，可以通过上位机软件设定为所需电流，默认Ipeak为2.1A，最大值为8.3A，分辨率为0.1A。

3）细分设定

当SW5、SW6、SW7、SW8都为on时，驱动器细分采用驱动器内部默认细分数：16；用户通过PC机软件ProTuner或STU调试器进行细分数设置，最小值为1，分辨率为1，最大值为512。

 4 、使用环境及参数

安装尺寸：

                                                                 单位：mm

电气连接：

图1输入接口电路（共阳极接法）控制器集电极开路输出

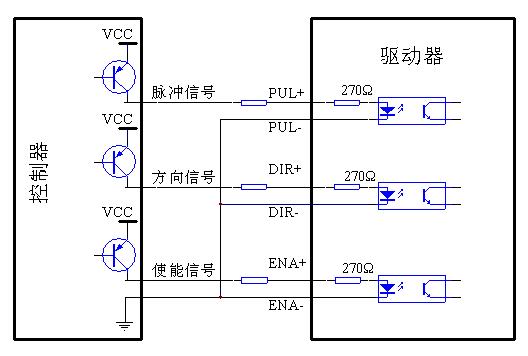

图2 输入接口电路（共阴极接法）控制器PNP 输出

1、在图中接法中VCC=5V时，信号端无需串联电阻；VCC=12V时，信号端需要串联1K左右的电阻,R=1K/0.25W；VCC=24V时，信号端需要串联2K左右的电阻，R=2K/0.25W。

2、驱动器内部限流电阻270Ω。
