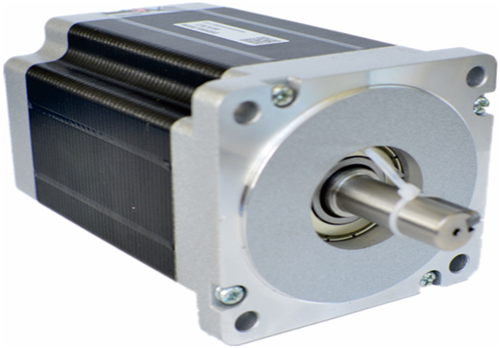

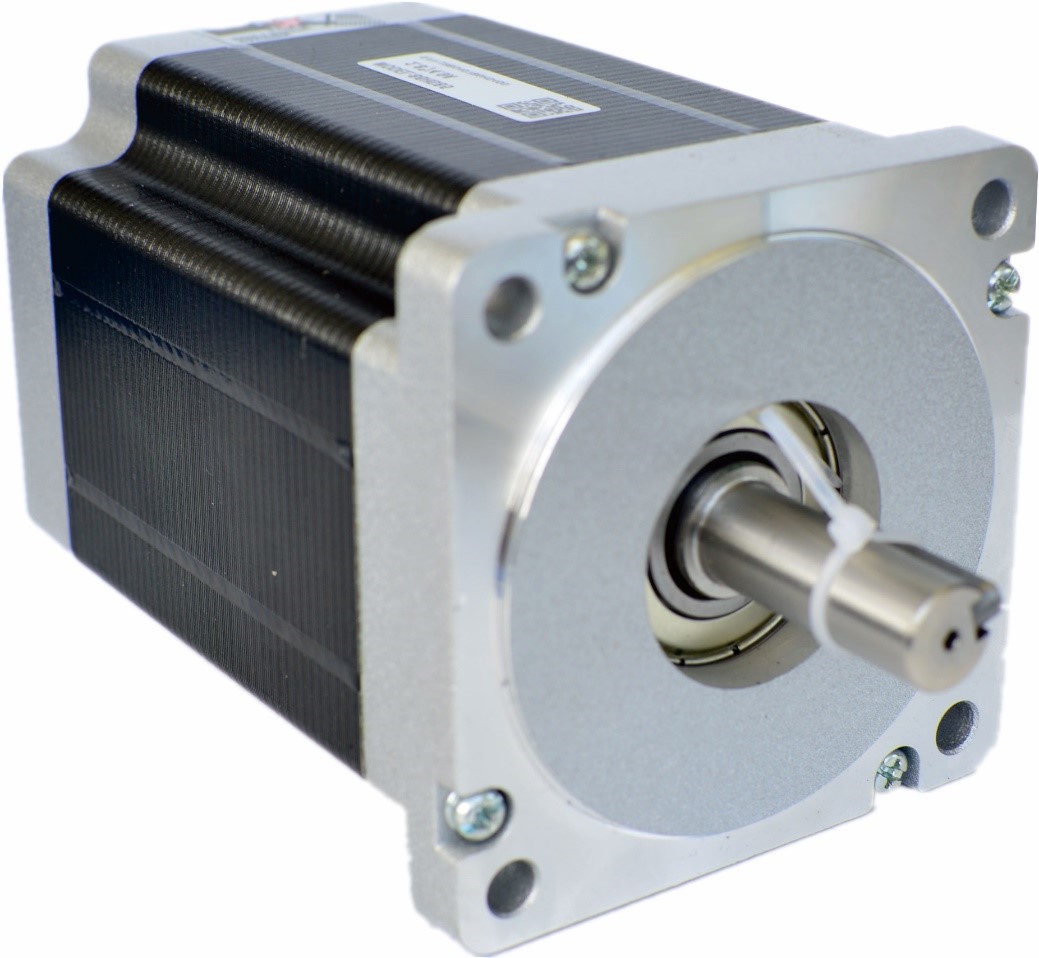

产品图
概述
86系列三相混合式步进电机，采用雷赛zhuanli技术研发，更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点，具有伺服的某些运行特性，运行效果可与进口产品相媲美。
功能特性
步距角：1.2°
机座号：86
保持转矩：2.0~12 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
步距角 | 1.2° |
步距角精度 | 0.06°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 1000VAC 1min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 200N |
轴向最大负载 | 60N |
2、电气规格
型号 | 机身长L（mm） | 保持转矩（N·M） | 额定电流（A） | 电阻/相（Ω) | 电感/相（mH） | 转动惯量（kg·cm2) | 重量（kg） |
863S22 | 73 | 2.0 | 5.0 | 0.9 | 2.8 | 1.3 | 2.0 |
863S42 | 105 | 4.0 | 5.0 | 1.35 | 4.5 | 2.5 | 3.2 |
863S68H | 127 | 6.8 | 3.5 | 4.5 | 20 | 3.3 | 4.0 |

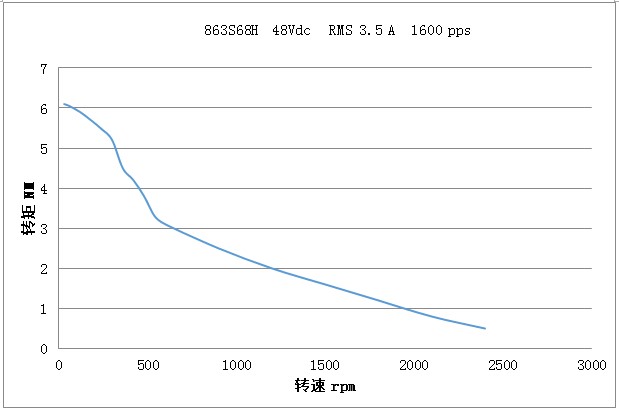

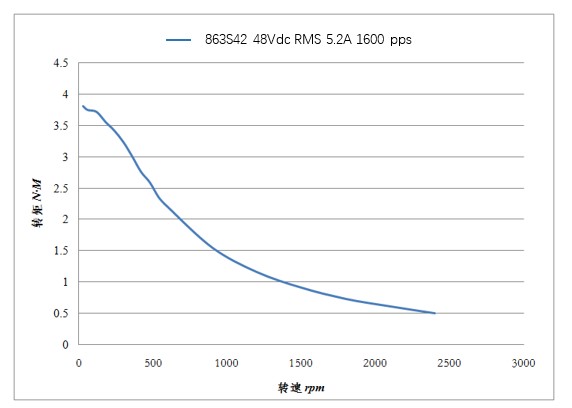

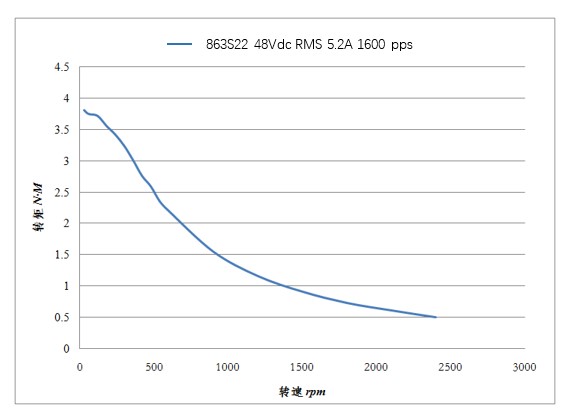

3、矩频曲线

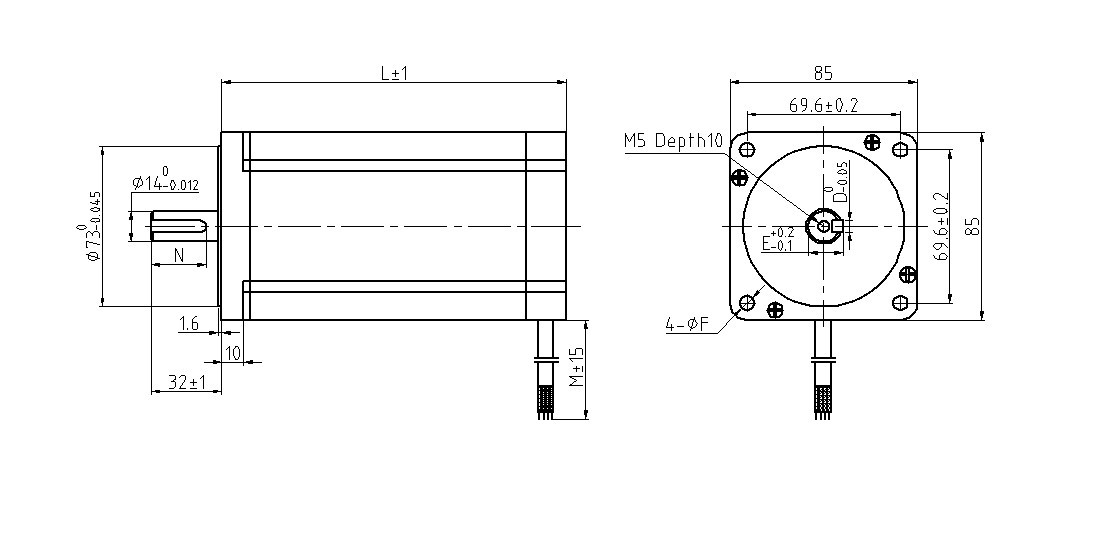

尺寸说明
单位：mm
型号 | 机身长L（mm） |
863S22 | 73 |
863S42 | 105 |
型号 | L（mm） | M(mm) | N(mm) | D(mm) | E(mm) | F(mm) |
863S68H | 127 | 14 | 20 | 4 | 15.5 | 5.5 |
电气连接
