概述

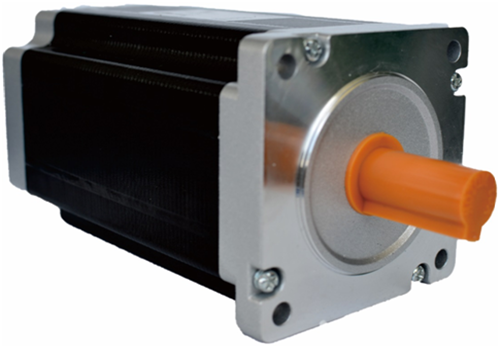

86系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体材料制造，独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。
功能特性
步距角：1.8°
机座号：86
保持转矩：3.5~12 N.M
转矩大
运行平稳
低发热
低噪声
技术参数：
1、一般规格
步距角 | 1.8° |
步距角精度 | 0.09°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 1000VAC 1min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 200N |
轴向最大负载 | 60N |
2、技术规格
型号 | 机身长L（mm） | 保持转矩（N·M） | 额定电流 （A） | 电阻/相（Ω) | 电感/相（mH） | 转动惯量（kg·cm2) | 重量 （kg） |
86HS35D | 66 | 3.5 | 4 | 0.83 | 5.2 | 1.6 | 1.9 |
86HS45D | 80 | 4.5 | 4 | 0.47 | 3.6 | 1.95 | 2.5 |
86HS80D | 98 | 8 | 6 | 0.63 | 4 | 2.5 | 3.3 |
86HS85D | 118 | 8.5 | 6 | 0.5 | 4.2 | 2.8 | 3.8 |
86HS120D | 129 | 12 | 6 | 0.83 | 7.8 | 2.94 | 4.45 |

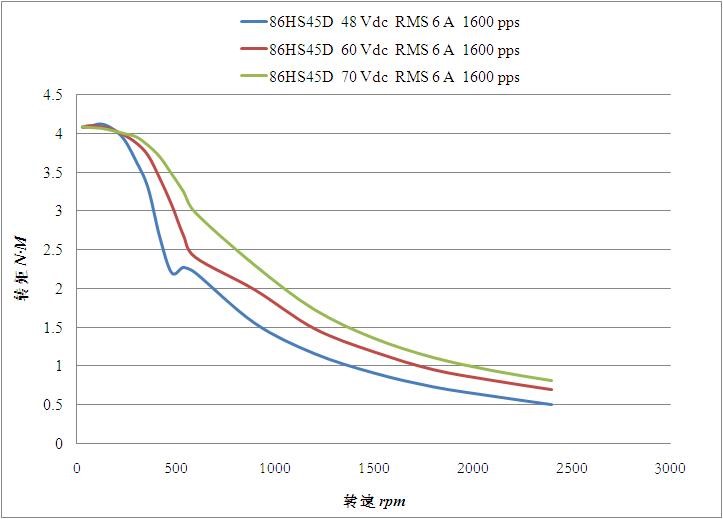

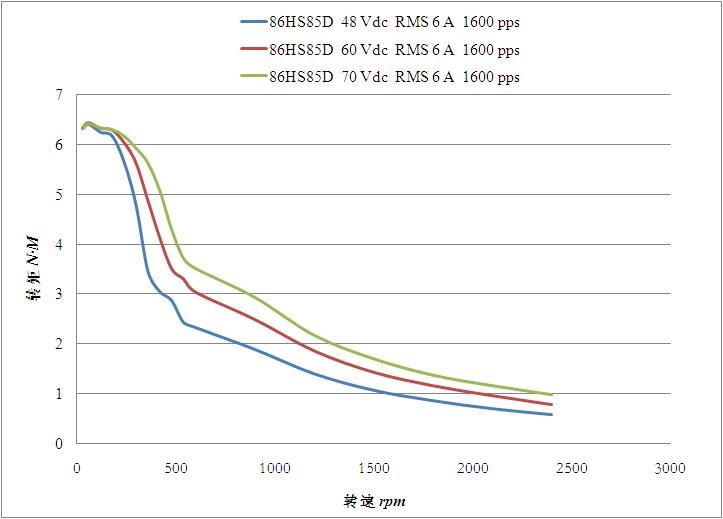

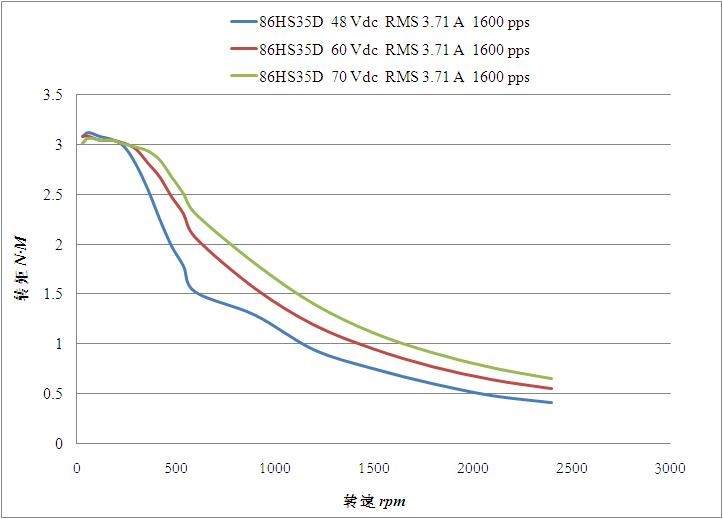

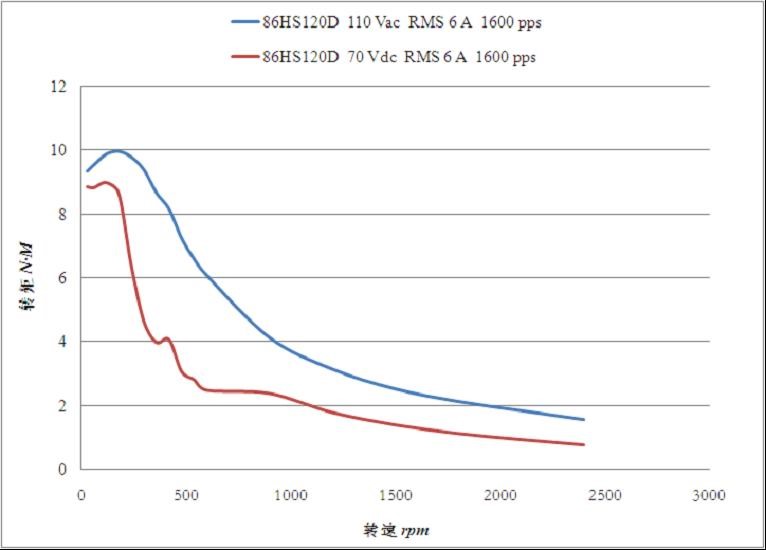

3、矩频曲线
尺寸说明：
单位：mm
型号 | 机身长L（mm） | 轴径D（mm） | 键高KH（mm） |
86HS35D | 66 | 12.7 | 14.7 |
86HS45D | 80 | 12.7 | 14.7 |
86HS80D | 98 | 12.7 | 14.7 |
86HS85D | 118 | 12.7 | 14.7 |
86HS120D | 129 | 14 | 16 |

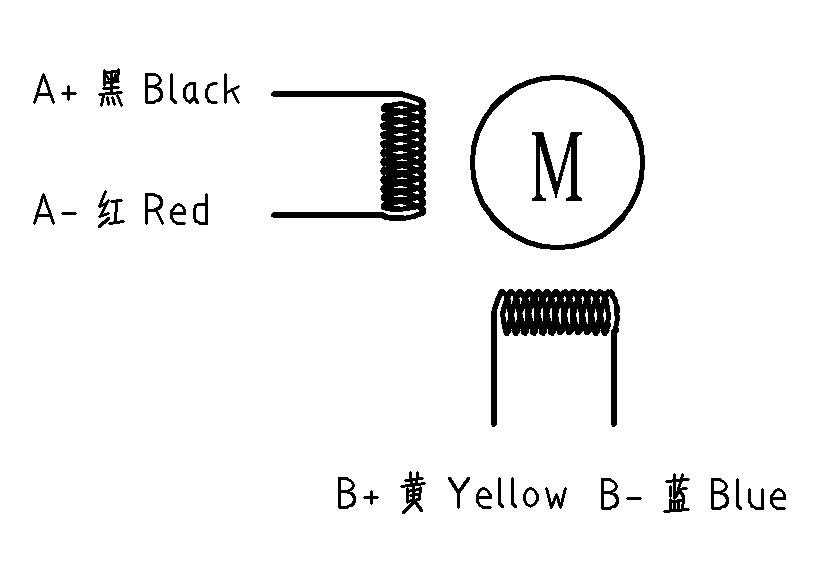

电气连接：
