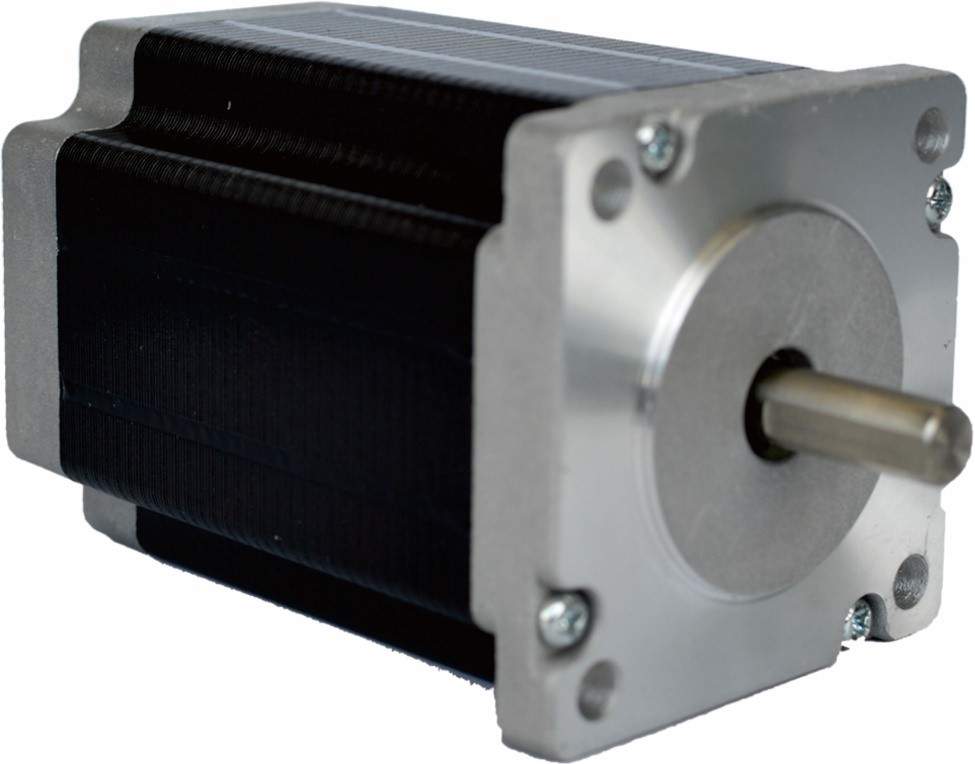

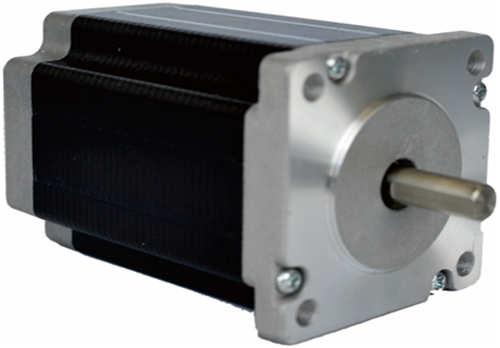

产品图
概述
60HS系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体材料制造，独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。
功能特性
步距角：1.8°
机座号：60
保持转矩：2.2~3 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
步距角 | 1.8° |
步距角精度 | 0.09°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 500VAC 1min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 75N （距离法兰面10mm处） |
轴向最大负载 | 15N |
2、技术规格
型号 | 机身长（mm） | 保持转矩（N·M） | 保持转矩（N·M） | 电阻/相（Ω) | 电感/相（mH） | 转动惯量（kg·cm2) | 重量（kg） |
60HS30A | 86 | 3 | 4 | 0.4 | 2.0 | 0.69 | 2.9 |

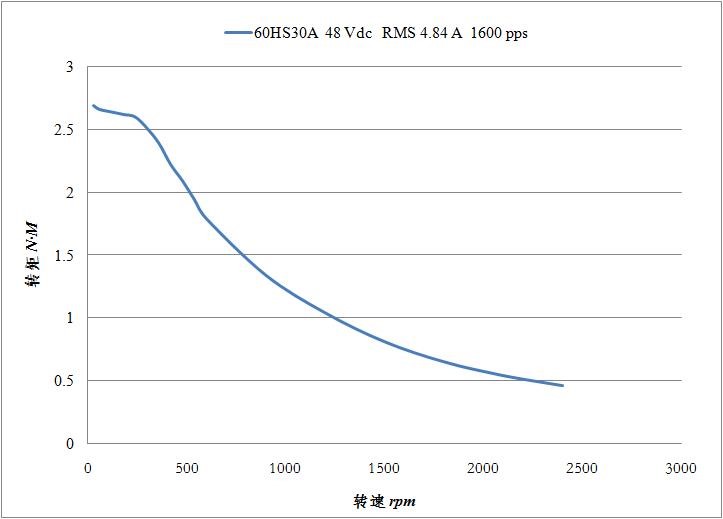

3、矩频曲线

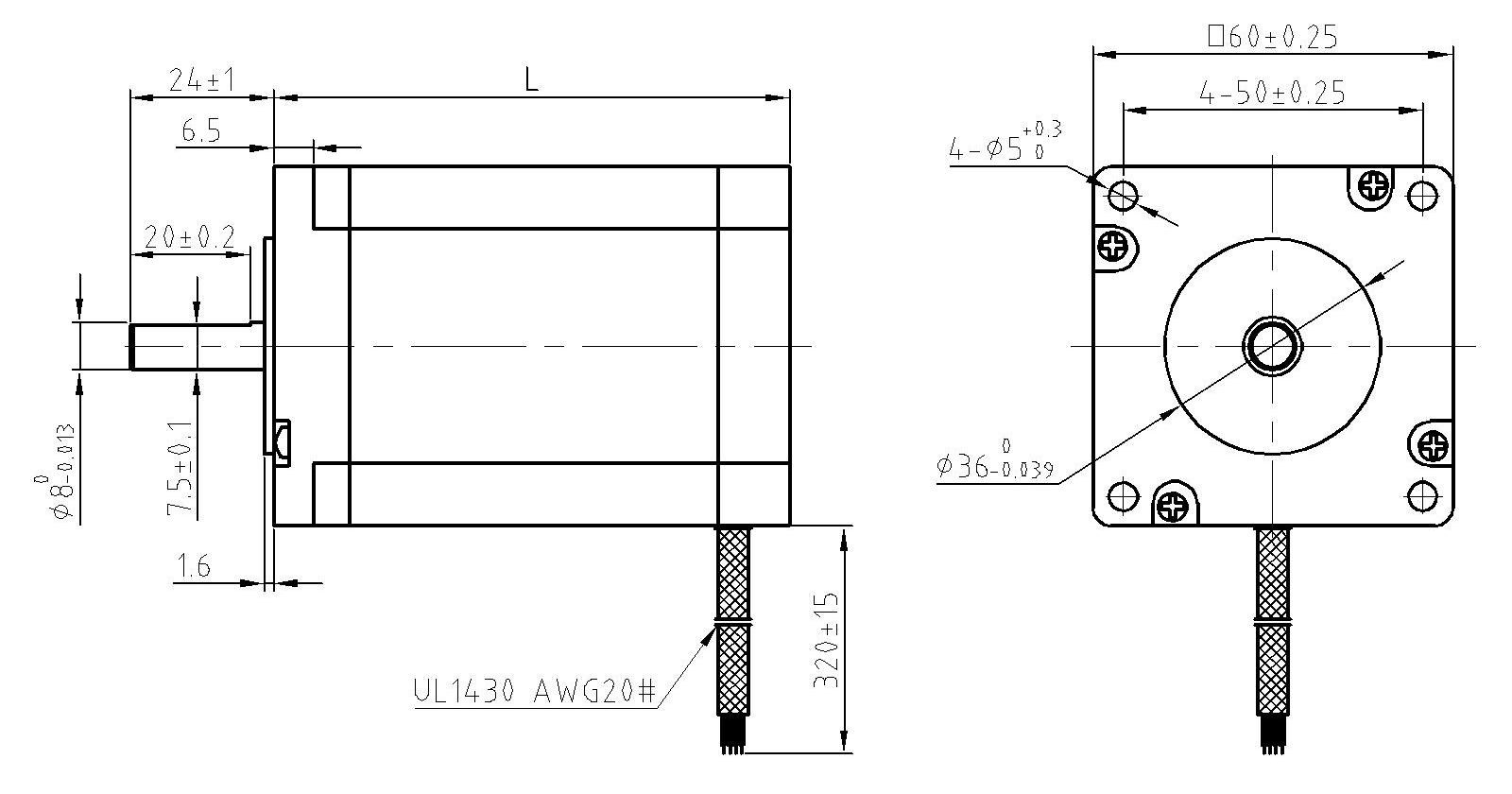

尺寸说明
单位mm
型号 | 机身长L（mm） |
60HS30A | 86 |

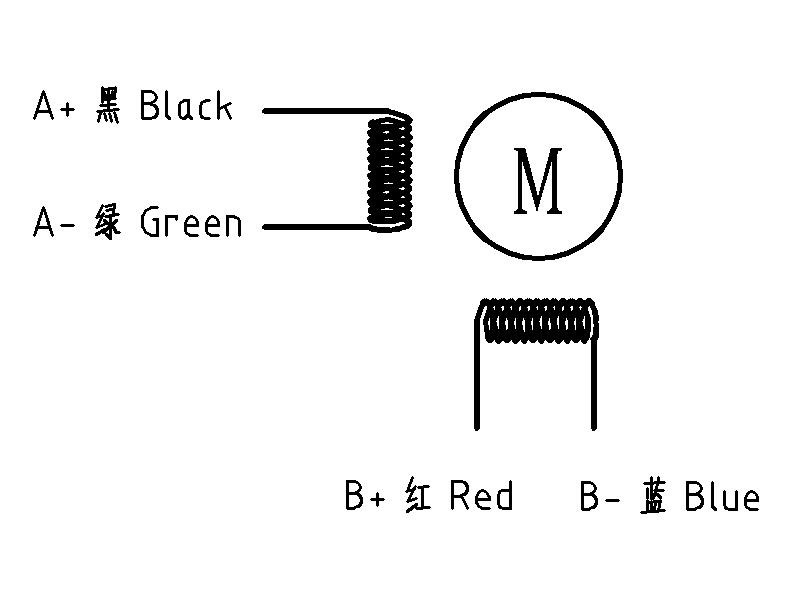

电气连接
