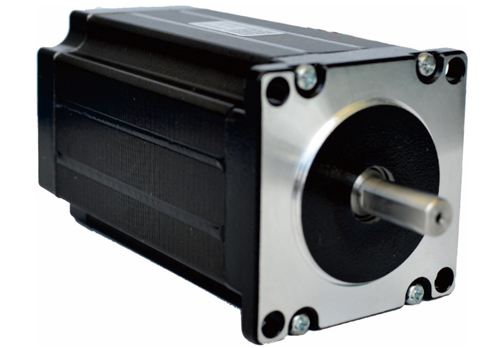

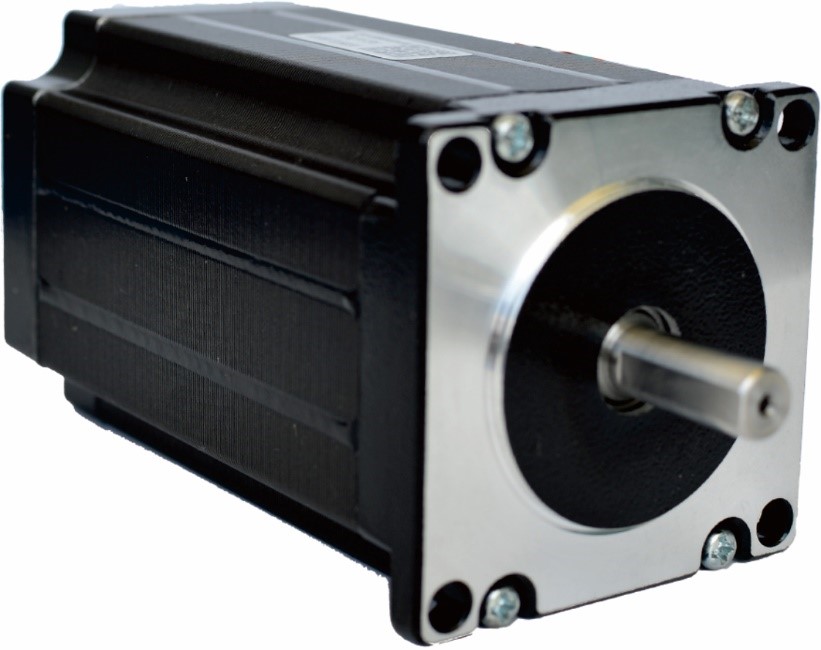

产品图
概述
57系列三相混合式步进电机，采用雷赛zhuanli技术研发，更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点，具有伺服的某些运行特性，运行效果可与进口产品相媲美。
产品描述
步距角：1.2°
机座号：57
保持转矩：0.9~1.5 N.M
转矩大
运行平稳
低发热
低噪声
技术参数：
1、一般规格：
步距角 | 1.2° |
步距角精度 | 0.06°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 500VAC 1min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 75N （距离法兰面10mm处） |
轴向最大负载 | 15N |
2、电气规格
型号 | 机身长（mm） | 保持转矩（N·M） | 额定电流（A） | 电阻/相（Ω) | 电感/相（mH） | 转动惯量（kg·cm2) | 重量 （kg） |
573S09 | 56 | 0.9 | 3.5 | 0.77 | 1.8 | 0.3 | 0.75 |
573S15 | 79 | 1.5 | 3.5 | 0.86 | 2 | 0.48 | 1.1 |

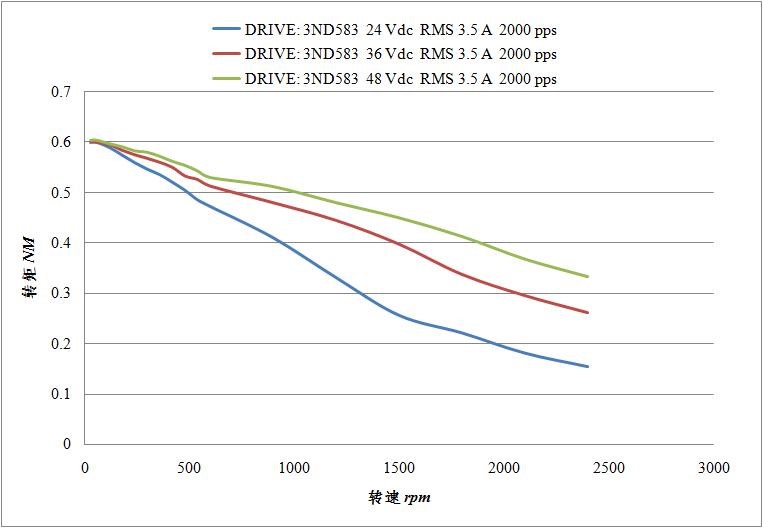

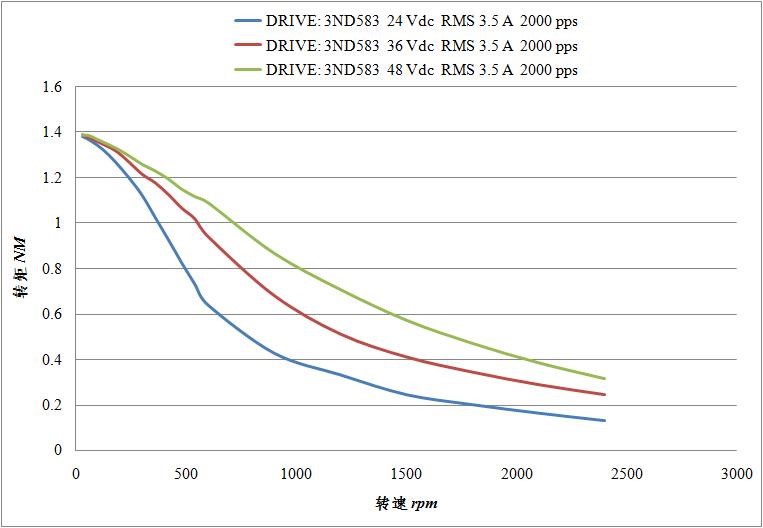

3、矩频曲线

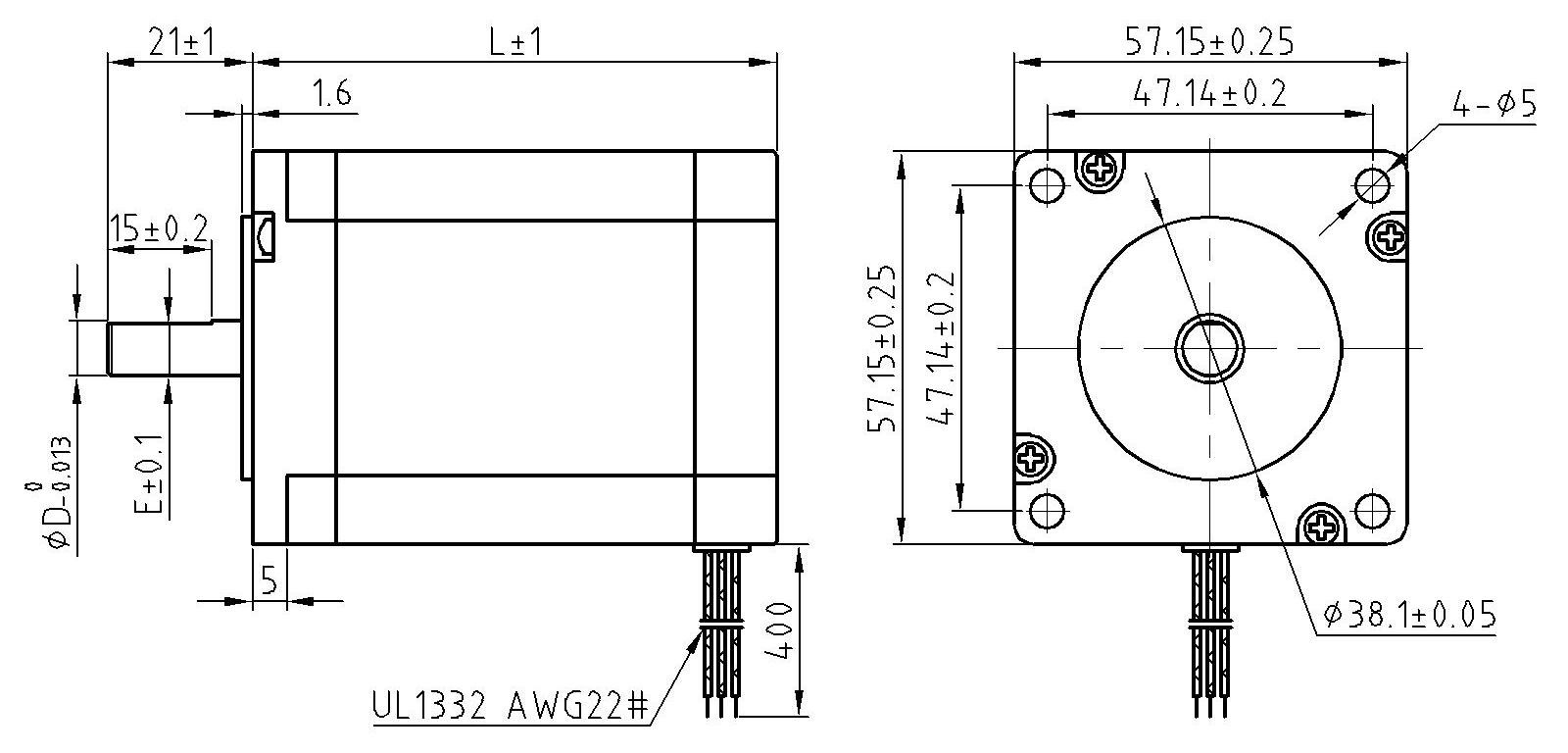

尺寸说明：
单位：mm
型号 | 机身长L（mm） | 轴径D（mm） | 扁位高E（mm） |
573S09 | 56 | 6.35 | 5.55 |
573S15 | 79 | 8 | 7.5 |
电气连接
