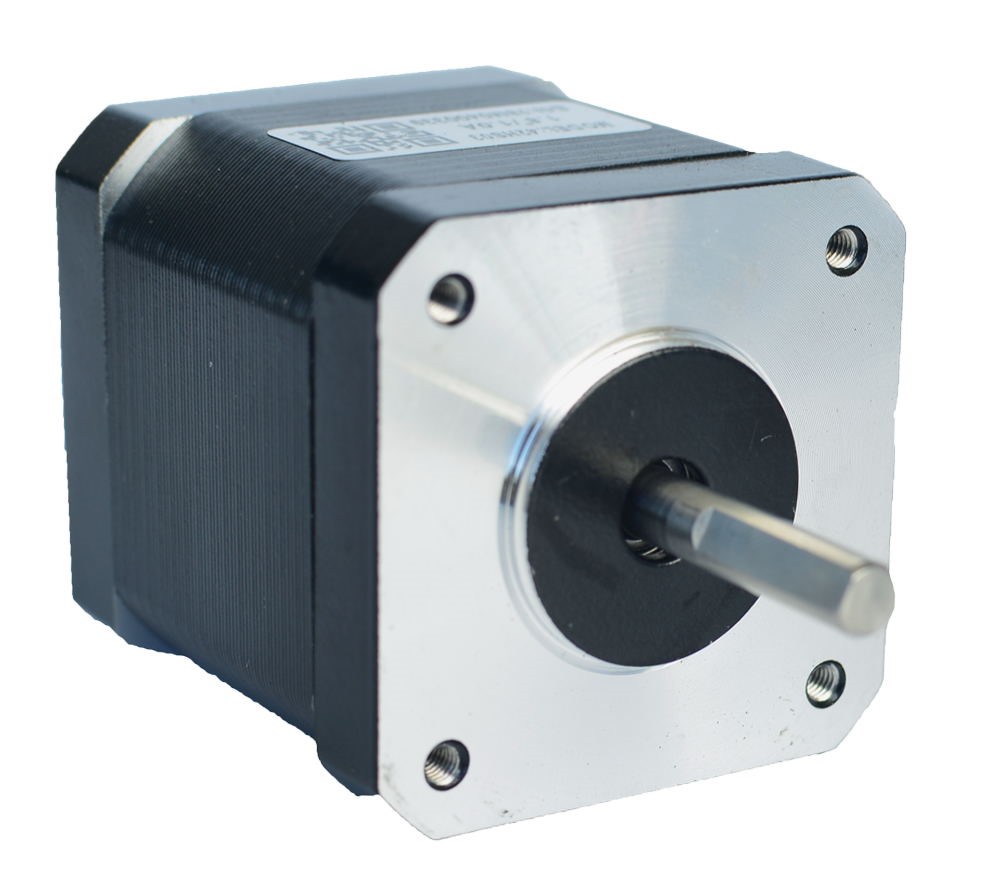

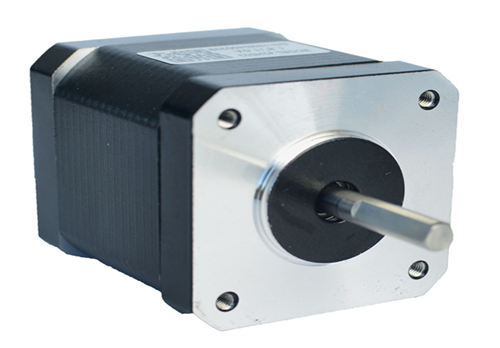

产品图
概述
42系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。
功能特性
步距角：1.8°
机座号：42
保持转矩：0.16~0.72 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
步距角 | 1.8° |
步距角精度 | 0.09°（空载、整步） |
温升 | 80K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | 100MΩ MIN 500VDC |
耐电压 | 500VAC 1min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 40N （距离法兰面10mm处） |
轴向最大负载 | 15N |
2、技术规格
型号 | 机身长（mm） | 保持转矩（N·M） | 保持转矩（N·M） | 电阻/相（Ω) | 电感/相（mH） | 转动惯量（kg·cm2) | 重量 （kg）
|
42HS02A | 30 | 0.16 | 1.5 | 1.22 | 1.54 | 0.023 | 0.2 |
42HS03-J | 47 | 0.4 | 2.5 | 1.25 | 2.5 | 0.36 | 0.36 |
42HS04A | 40 | 0.4 | 1.5 | 2.0 | 3.5 | 0.054 | 0.3 |
42HS05A | 48 | 0.48 | 2 | 1.35 | 2.9 | 0.077 | 0.35 |
42HS07A | 60 | 0.72 | 2 | 1.8 | 3.7 | 0.11 | 0.5 |
42HS08（V2.0） | 57 | 0.71 | 1.5 | 2.5 | 6.5 | 0.11 | 0.5 |

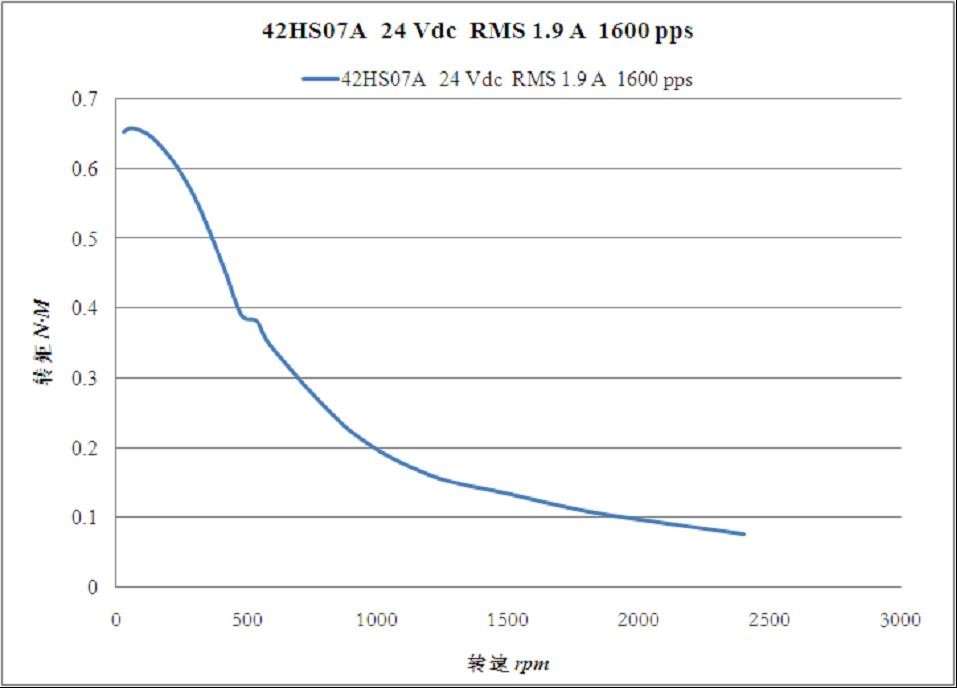

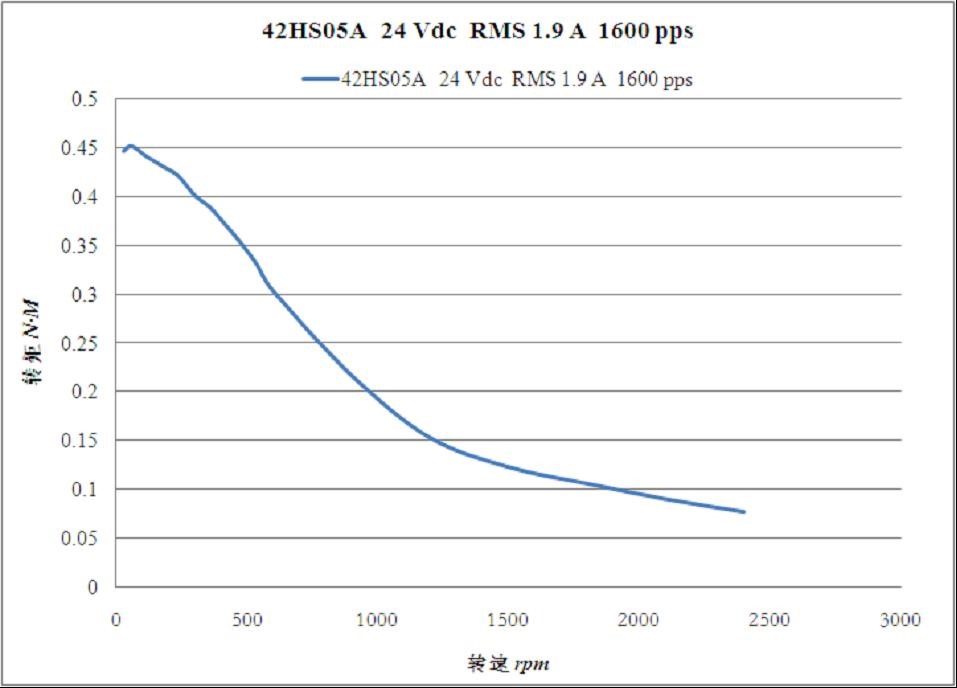

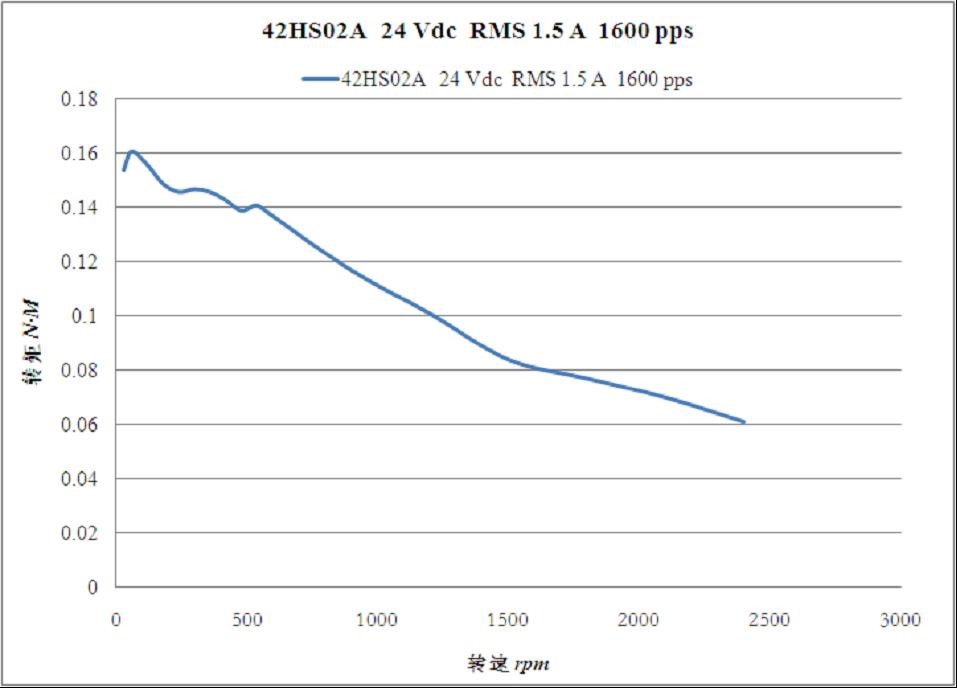

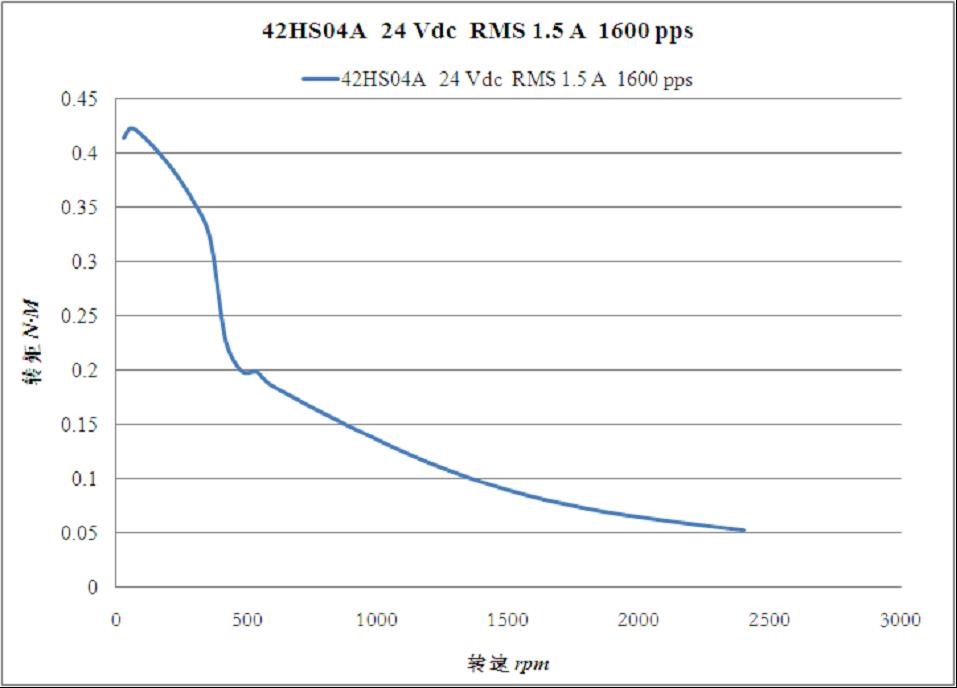

3、矩频曲线

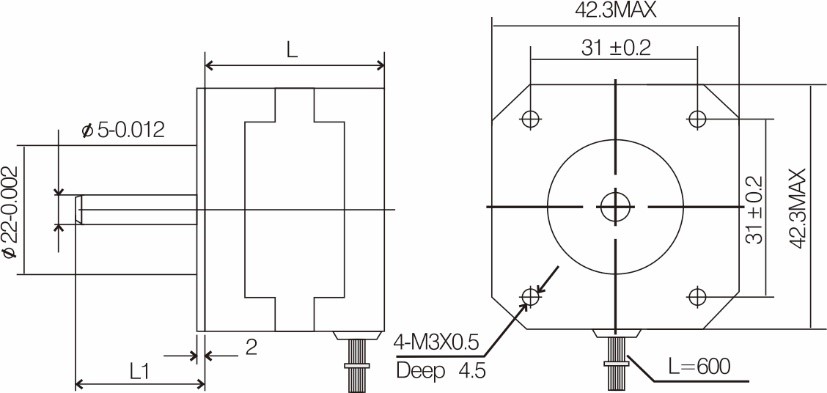

尺寸说明
型号 | 机身长L（mm） |
42HS02A | 30 |
42HS04A | 40 |
42HS05A | 48 |
42HS07A | 60 |

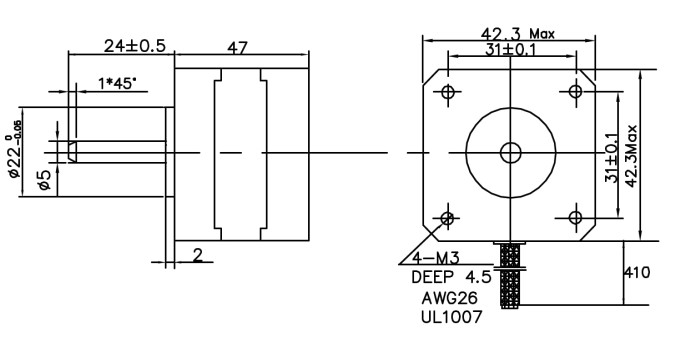

42HS03-J 尺寸图如下：

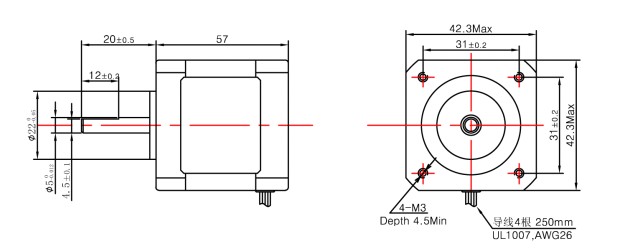

42HS08 （V2.0）尺寸图如下：

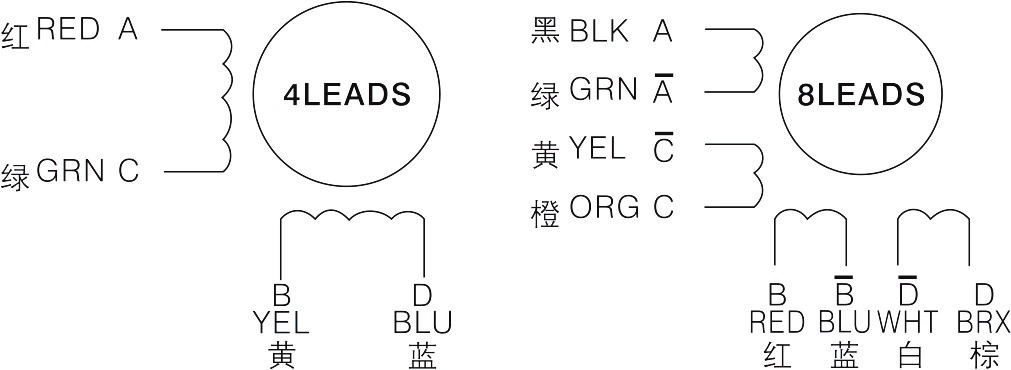

电气连接
